使用台式机硬件搭建家用NAS或功能强大的家庭实验室具有明显的优势： 他们所展现出的残酷的灵活性 PCIe插槽 升级系统时，您可以添加显卡、NVMe 固态硬盘、高速网卡等等。但当您开始添加更多组件时，问题就出现了：GPU、多个 NVMe 硬盘、控制器、10GbE 网卡、采集卡……您会疑惑 PCIe 通道究竟是如何分配的，以及在此过程中哪些性能会受到影响。

在此背景下，了解 PCIe 线缆的工作原理至关重要。 M.2插座 主板上的SATA接口至关重要。 充分利用每一条带宽通道，同时避免造成瓶颈我们将一步一步地分解所有这些内容，以真实场景为参考（例如配备 GTX 1080、多个 NVMe 驱动器和 10 GbE SFP+ 卡的 NAS/家庭实验室），并结合对 PCI Express 技术、其发展历程、通道及其实际局限性的深入解释。

实际应用场景：配备多个 PCIe、NVMe 和 SATA 硬盘的 NAS/家庭实验室

假设你想用一块像 Fatal1ty X470 Gaming K4 这样的 X470 主板来搭建一台家用服务器，并且你已经有了…… 一台装有大量外设的电脑介于 5 和 6 之间 硬盘SATA 对于海量存储，使用 2 个 NVMe SSD 组成 RAID1 来运行 unRAID 和 Docker 容器，使用 GTX 1080 来玩游戏和测试 LLM，以及使用 SFP+ 10 GbE 卡来实现高速网络连接。

这款 X470 主板标配： 两个 PCI Express 3.0 x16 插槽 （第一个可配置为 x16，如果两个都使用则为 x8/x8），此外 四个 PCIe 2.0 x1 插槽 用于存放小型卡片。在存储方面，它有 六个SATA3端口 支持 RAID 0、1 和 10，以及两个 M.2 插槽（一个 Ultra M.2 M2_1 和一个 M2_2），速度不同：第一个插槽最高可达 PCIe Gen3 x4（取决于 CPU），第二个插槽最高可达 Gen2 x2。

建立的想法 6 个 SATA 硬盘 + 2 个 NVMe + GPU + 10 GbE 这虽然可行，但你必须非常精确地分配通道。第一个 PCIe 3.0 x16 插槽直接连接到 Ryzen CPU：在仅 GPU 模式下，它以 x16 模式运行；如果你在另一个 x16 插槽中添加第二张大型显卡，则两者都会降至 x8/x8 模式。M.2 插槽也由 PCIe 通道供电，在许多设计中，使用 M.2 的某些 PCIe x4 模式会禁用主板上的某些物理 SATA 端口。

这意味着，具体配置取决于您如何配置 M.2 和 PCIe 插槽， 你最终可能会遇到部分SATA端口无法使用或GPU带宽不足的情况。因此，必须查看主板手册，了解哪些组合会禁用哪些端口，而不能“盲目”安装。

PCIe通道分配如何影响GPU、NVMe和网络？

在像X470这样的平台上，搭配Ryzen处理器时，CPU提供的PCIe通道数量有限。 它们分布在主GPU、M.2插槽以及其他插槽中（后者占比较小）。。 该 芯片组 它提供额外的通道，但通常是 PCIe 2.0 或 3.0，通过间接路径连接到 CPU，并且共享内部带宽。

实际上，第一个 PCIe x16 插槽通常预留给显卡。当您将第二张显卡插入另一个 x16 插槽时，主板会将其配置为…… x8/x8 用于分配 16 条可用车道这通常对使用 PCIe 3.0 的现代 GPU 的影响微乎其微：从 x16 到 x8 的跃升在游戏性能或常见工作负载中几乎察觉不到。

如果你尝试安装两个 NVMe 在使用 4 个 M.2 Gen3 x3 和 2 个 M.2 Gen2 x2 的 RAID 1 阵列中，阵列看起来会是这样的 受最慢单元的限制可用带宽将与第二代 x2 插槽相同，这对于家用 NAS 来说可能仍然足够，但这是一个需要仔细考虑的因素。有时，使用 PCIe 转接卡将 NVMe 固态硬盘插入芯片组的 x4 或 x8 插槽会更有优势，这样就可以将 M2_1 插槽空出来用于系统固态硬盘。

这款 10GbE SFP+ 网卡可以毫无问题地安装在 PCIe x4 或 x8 插槽中；它的实际带宽远未达到 PCIe 3.0 x4 的饱和状态。关键在于决定将其安装在哪个插槽中。 第二个 x16 插槽与 GPU 共享 （强制 x8/x8 模式）或者，如果主板支持足够多的通道，则可以使用较小的插槽。

具体示例：如何最大限度地利用 PCIe 通道和 SATA 端口？

对于配备 Fatal1ty X470 Gaming K4 主板和兼容 Ryzen 处理器的 NAS/家庭实验室来说，这是一个合理的配置。 最大限度地利用通道，并保持所有可能的SATA通道正常运行。 您可以遵循以下一般逻辑（但务必始终查阅主板的具体说明书）：

• GPU（GTX 1080） 在第一个 PCIe 3.0 x16 插槽 (PCIE1) 中，如果没有第二个大尺寸卡，则以 x16 模式工作。
• 首款 NVMe SSD 在 M2_1 中，利用 PCIe Gen3 x4 作为启动磁盘和系统/unRAID。
• 10 GbE SFP+ 卡 在第二个 PCIe x16 插槽 (PCIE4) 中，GPU 和网卡将共享线路并保持 x8/x8 模式，对于 GTX 1080 来说，这已经绰绰有余了。
• 硬盘SATA 占用 5-6 个 SATA 端口，前提是激活 M2_1 上的 PCIe x4 模式不会禁用某些特定端口（请查看手册中的表格）。
• 离开 M2_2 Gen2 x2 可以用作优先级较低的辅助 NVMe 驱动器，或者如果不需要额外的性能，则可以空置。

这种方法虽然牺牲了GPU上的完整x16模式，但可以获得以下收益 一个用于 10 GbE 的宽 PCIe 插槽 你可以在 M2_1 插槽中保留一块速度非常快的 NVMe 固态硬盘。如果你想要组建 RAID 1 NVMe 阵列，你有两种选择：要么接受 M2_2 Gen2 x2 插槽的瓶颈，要么购买一块…… 用于多个 NVMe 驱动器的 PCIe 卡 并将其插入第二个 x16 插槽，如果主板允许，可以将网卡移至较小的插槽。

总之，关键在于理解在 PCIe 3.0 上将 GPU 降级到 x8 时，实际性能损失非常低。 失去 SATA 接口或受限于 NVMe 可能会造成更大的损失。 在依赖磁盘 I/O 的 NAS 或服务器上。

从桌面到扩展平台：可以通过 PCIe 添加哪些内容

台式电脑相对于笔记本电脑或游戏机的一大优势是： PCIe插槽将计算机变成了一种硬件“乐高积木”。几乎所有你缺少的高级功能都可以通过以下方式添加： PCIe 扩展卡.

连接到 PCIe 的典型扩展设备包括 视频采集卡、专用声卡、显卡、网卡、USB 控制器和 NVMe 存储适配器其中许多程序只需几秒钟即可安装，系统启动后即可识别它们，通常只需原生支持或最少的驱动程序。

例如，如果您想捕获来自游戏机或专业摄像机的信号， PCIe采集卡提供更高的带宽和更低的延迟 与大多数 USB 解决方案相比，PCIe 声卡优势明显。如果您追求高品质音频，PCIe 声卡也能提供比集成声卡更多的输入接口和更强大的控制功能，是播客或音乐录制的理想之选。

在图形领域，PCIe x16 插槽是游戏和专业 GPU 的标准配置。只需确保显卡的供电与 CPU 的供电相匹配，避免出现瓶颈；也就是说，确保处理器能够为显卡提供足够的数据。

骑车也很常见 用于添加 USB-A 或 USB-C 端口的 PCIe 卡 当主板无法满足需求时，或者需要使用电视调谐器卡、高级 WiFi 网络卡，或者带有多个 M.2 SSD 的卡来扩展高性能存储，使其超出主板上集成的 M.2 容量。

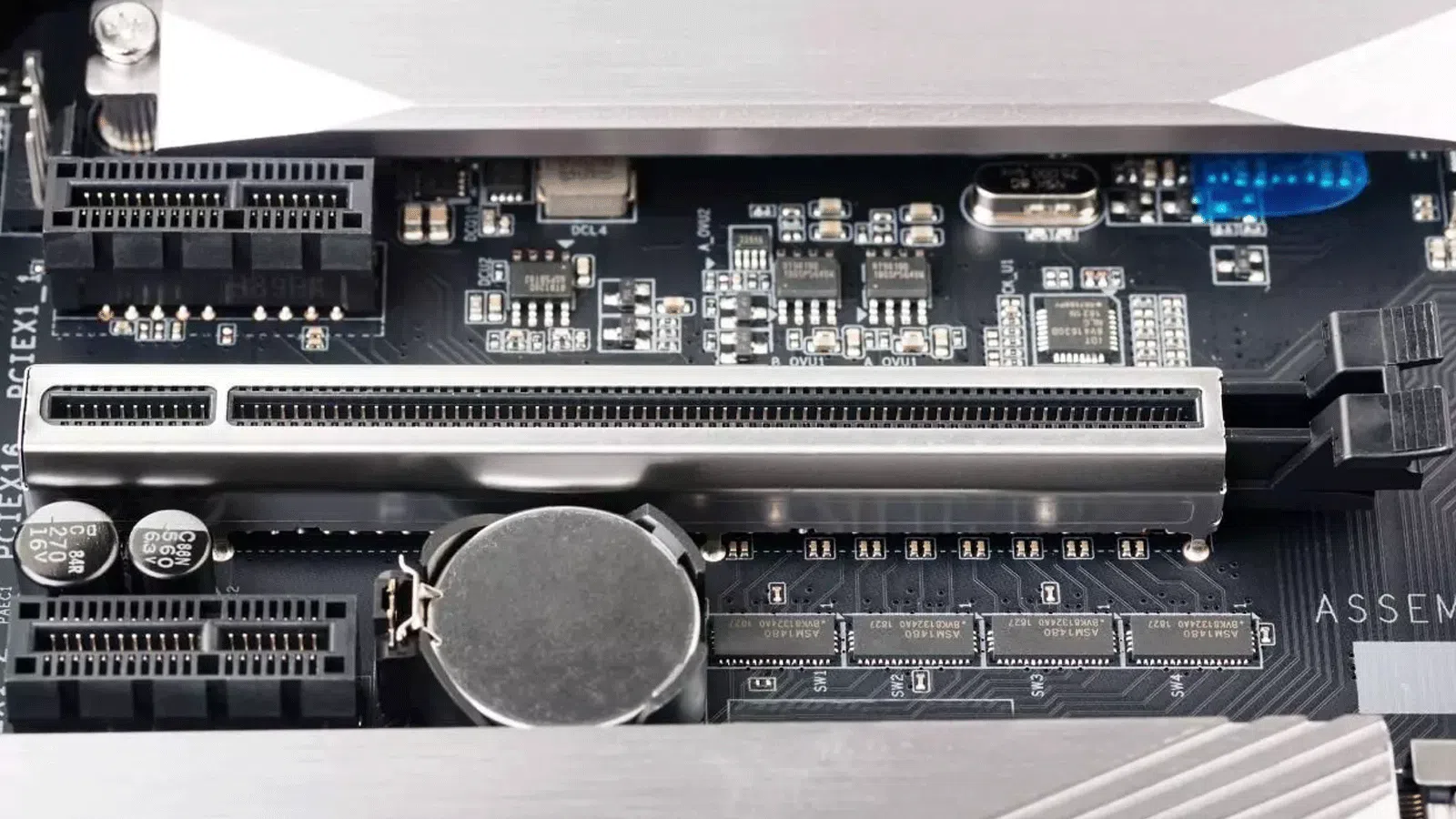

PCIe插槽：它们是什么以及有哪些类型

PCIe（外围组件互连高速）插槽是目前将高速扩展卡连接到主板的标准接口。与旧式的PCI或AGP总线不同，PCIe使用…… 点对点串行架构每个设备都有自己专用的电路板连接，不与其他组件共享公共总线。

插槽的物理尺寸和通道数量各不相同，这决定了它们可用的带宽大小。最常见的规格有： x1、x4、x8 和 x16通道越多，针脚越多，插槽也越长。桌面显卡通常使用 x16 通道，而声卡或网卡在 x1 或 x4 通道下也能正常工作。

有趣的是，从物理角度来看，较短的卡片可以插入较长的卡槽：例如， x1卡在x16插槽中可以正常工作。但是，它只会使用一条通道。反过来则不行，因为 x16 卡根本无法插入 x1 插槽。

从代际层面来看，PCIe 已经从 1.0 版本发展到 6.0 版本（7.0 版本也即将推出），每次版本升级都使每条通道的带宽翻倍。这使得在保持相同物理通道数量的情况下，有效性能能够逐代显著提升。

PCIe通道、带宽和版本的工作原理

PCIe架构基于 单通道全双工每条通道由一对用于发送数据的差分线路和另一对用于接收数据的差分线路组成。一条通道同时双向传输数据，时隙通过通道叠加形成：x1 有 1 个时隙，x4 有 4 个时隙，x8 有 8 个时隙，x16 有 16 个时隙。

PCIe链路的总带宽取决于 两个关键变量：通道数和 PCIe 版本例如，在 PCIe 3.0 中，每条通道的理论带宽约为 984,6 MB/s；因此，一个 x16 PCIe 3.0 插槽的传输速度约为 15,8 GB/s。在 PCIe 4.0 中，通道速度提高到约 1969 MB/s，使 x16 插槽的传输速度接近 31,5 GB/s，依此类推。

• PCIe 1.0：每通道约 250 MB/s。
• PCIe 2.0：每通道约 500 MB/s。
• PCIe 3.0：每通道约 984,6 MB/s。
• PCIe 4.0：每通道约 1969 MB/s。
• PCIe 5.0：每通道约 3938 MB/s。
• PCIe 6.0：每通道约 8 GB/s（得益于 PAM4 和 FLIT）。

由于向下兼容，PCIe 3.0 卡可以插入 PCIe 4.0 或 5.0 插槽，但速度会受到限制。反之亦然：PCIe 4.0 卡插入 PCIe 3.0 插槽后，速度将以 PCIe 3.0 的速度运行。 它大大简化了升级过程，延长了主板的使用寿命。.

PCIe 的历史与发展：从 PCI 到 7.0

在 PCIe 出现之前，主流标准是 PCI，它由英特尔在 20 世纪 90 年代初推出，旨在取代 ISA、MCA、EISA 和 VESA 等总线。尽管 VESA 在纯粹的速度方面具有竞争力， PCI 胜出的原因在于成本、灵活性和易于集成。这样，您就可以在不重新设计整个主板的情况下更换 CPU。

多年来，PCI总线不断发展并提升带宽，但最终还是遇到了共享总线的局限性，尤其是在高性能显卡出现之后。AGP总线作为一种过渡方案，为GPU提供专用接口，直到2004年左右PCI Express总线最终问世。 连接理念的彻底替换和重新设计.

PCIe 1.0 引入了点对点串行链路，每通道传输速度为 2,5 GT/s（每秒千兆传输数），采用 8b/10b 编码，可用带宽为 250 MB/s。PCIe 2.0 将速度提升了一倍，达到每通道 5 GT/s 和 500 MB/s。最大的变革来自…… PCIe 3.0 切换到了 128b/130b 编码大大降低了开销，并将吞吐量提高到每通道近 1 GB/s。

PCIe 4.0 和 5.0 延续了速度翻倍的趋势，同时保持了 128b/130b 编码，x16 带宽分别提升至 31,5 GB/s 和 63 GB/s。这些版本已成为必不可少的。 人工智能、数据中心、400/800 GbE 网络和超高速存储.

PCIe 6.0 引入了 PAM4 信号和 FLIT（流控制单元）传输技术，结合 FEC（前向纠错）技术，在 x16 模式下可实现高达 64 GT/s 的传输速度和 256 GB/s 的理论吞吐量，同时保持向下兼容性。目前正在开发的 PCIe 7.0 的目标是在 x16 模式下实现高达 128 GT/s 的传输速度和高达 512 GB/s 的吞吐量，同样采用 PAM4 信号和高效的 1b/1b 编码。

Synopsys 等厂商已经宣布 适用于 PCIe 7.0 的完整 IP 解决方案这些系统集成了控制器、物理层和安全模块，专为先进制造工艺而设计，并与CXL和大规模人工智能应用紧密相关。尽管距离它们进入消费市场还有数年时间，但它们清晰地表明了高性能互连的发展方向。

你的显卡真的需要更高的 PCIe 速度吗？

一个非常常见的问题是，显卡性能提升是否仅仅因为它安装在更新的 PCIe 插槽或更多通道的插槽中。就目前而言，事实并非如此。 目前市面上没有任何消费级GPU能够完全占用PCIe 4.0 x16链路的带宽。大多数情况下甚至不支持 PCIe 3.0 x16。

现代显卡基本上使用自己的显存（VRAM），其速度通常比系统内存（RAM）更快。PCIe总线主要用于…… 在特定场景下传输纹理、命令数据、CPU 通信以及访问共享内存因此，在 PCIe 3.0 中从 x16 降级到 x8 通常只涉及几个百分点的差异，通常在误差范围内。

有些情况下，这种限制会非常明显，例如某些GPU本身设计上只支持x8通道，或者当一张高性能显卡被迫在旧版PCIe标准下以x4通道运行时。Radeon RX 5500 XT显卡如果被限制在PCIe 4.0 x8或3.0 x8通道，那么当它降到3.0 x8通道时，性能下降会比4.0 x8通道时更加显著。 它没有使用全部16条车道。 这更多取决于每条通道的带宽。

在对 RTX 5090 等顶级显卡的测试中，观察到 PCIe 5.0 x16 与 x8 模式相比，对结果几乎没有影响，但对性能的影响却显著降低。 PCIe 3.0 x4 会导致性能下降约 25%。 在某些渲染和 AI 工作负载中。换句​​话说：与其担心 GPU 运行在 x16 还是 x8，不如更关注旧版本不要降到 x4。

使用立管电缆和垂直GPU安装的影响

玻璃幕墙塔楼极大地普及了 使用 PCIe 转接线缆垂直安装显卡它在美学上看起来非常惊艳，但存在一个重大风险：并非所有的转接卡都一样，廉价的型号可能会将你限制在 PCIe 3.0 x4 或引入信号问题，从而导致性能下降。

为了确保垂直安装GPU的可靠性，建议寻找…… 经认证至少支持 PCIe 4.0 x16 的 PCIe 延长线即使在下一代平台上，PCIe 5.0 x16 也是如此。优质线缆能够保持信号完整性，并将实际性能损失降至几乎为零，仅留下极小的、难以察觉的误差。

相反，劣质的转接卡，如果屏蔽效果差或规格过时，可能会导致主板和显卡协商使用较低速度的连接或较少的通道，从而导致…… 帧率下降、轻微卡顿，甚至不稳定购买线缆前，最好先查看官方规格说明。

如果您想查看当前系统中显卡的运行速度和通道数，可以使用诸如以下工具： GPU-Z 显示“总线接口”字段您可以实时查看 GPU 是否以 PCIe 3.0 x16、4.0 x8 等模式运行。这对于检测由转接卡、辅助插槽或错误的 BIOS 设置引起的意外限制非常有用。

M.2 配置及其与 SATA 端口的关系

一个经常被忽略的细节是，在许多主板上，M.2插槽与SATA端口共享资源。这意味着 启用 PCIe x4 模式下的 M.2 可能会禁用某些物理 SATA 端口。这些信息通常可以在用户手册中找到，有时也可以在 BIOS/UEFI 信息中找到。

例如，在华硕 ROG Maximus IX Formula 等主板上，如果为 M.2 插槽启用了 PCIe x4 模式，BIOS 会发出警告： SATA 端口 5 和 6 已禁用UEFI 甚至会显示一个专门的“M.2 带宽配置”屏幕，清楚地表明每种模式会带来哪些牺牲。

这个故事告诉我们，在盲目地将 NVMe 驱动器插入 M.2 接口之前，最好先进入 UEFI，找到 M.2 配置部分，并查看其运行模式： PCIe x4、x2 或 SATA模式切换不仅会影响 NVMe 性能，还会决定哪些 SATA 端口将保持活动状态。

在配备多块硬盘的NAS/家庭实验室中，这一点至关重要。配置错误会导致在安装第二块NVMe硬盘时，两块硬盘从RAID阵列中消失，因为芯片组会关闭它们的端口，以便为M.2硬盘腾出通道。务必查看手册中的兼容性列表，以免出现意外情况。

PCIe卡的物理安装和维护

安装 PCIe 卡相当简单，但最好还是按照特定的顺序进行操作。 避免接触或喂养问题首先，关闭电脑，拔掉电源线，打开机箱。找到相应的 PCIe 插槽（例如，显卡的顶部 x16 插槽），并卸下相应的背板。

接下来，将显卡对准插槽，用力但轻柔地按压，直到听到咔嗒声。许多主板在插槽末端都有一个小卡扣，显卡正确就位时会发出咔嗒声。然后，用螺丝将显卡的金属支​​架固定到机箱上。

对于需要额外电源的显卡或其他设备，请连接电源上的 PCIe 线缆。组装完成后，合上机箱，接通电源，启动计算机。操作系统通常会自动启动。 自动检测新卡可以通过安装通用驱动程序或允许您安装制造商提供的驱动程序来实现。

关于维护，最重要的是保持插槽和卡片清洁无尘，最好使用…… 压缩空气定期检查螺丝是否松动以及是否存在腐蚀或物理损坏迹象，有助于预防间歇性故障。此外，保持 BIOS/UEFI 更新也是一个好习惯，因为许多版本都能提升 PCIe 通道的兼容性和性能。如果您对电源有任何疑问，请参考[特定来源/网站/等的参考资料]。 如何判断电源是否良好 并且如果它有足够的容量。

典型的PCIe问题及解决方法

在 PCIe 插槽中安装卡时最常见的问题通常与以下方面有关： 卡座放置不当、电源不足或驱动轮错误如果系统无法识别该卡，首先要做的就是关闭计算机，取出该卡，然后小心地重新插入，确保该卡完全对齐并完全按入到位。

如果所讨论的卡是GPU或高性能控制器，那么值得检查一下。 确保所有 PCIe 电源连接器均已正确连接。 还要确保电源功率足够。有时候，电源功率勉强够用会导致系统启动，但显卡运行不稳定。

性能问题可能是由于显卡安装在受限插槽中（例如，GPU 安装在 x4 芯片组插槽中）或 BIOS 将链路配置为旧版 PCIe 接口造成的。GPU-Z 或设备管理器等工具可以帮助您排查这些问题。 查看链路速度和活动车道数.

在某些情况下，特定的主板和显卡组合可能需要更新BIOS来修复PCIe连接中的错误。如果在检查插槽、线缆和驱动程序后问题仍然存在，最好将显卡插到不同的插槽甚至另一台电脑上进行测试，以确定问题是出在主板还是显卡本身。

如何规划面向未来的 PCIe 配置

如果您现在正在组装一台PC、NAS或工作站，并希望它能使用多年，那么选择一款具备以下功能的的主板是明智之举： 多个高速 PCIe 插槽，并支持最新版本例如 PCIe 4.0 或 5.0，即使您当前的硬件尚未完全利用它们。

除了显卡之外，还要考虑未来的潜在升级：例如更多的 NVMe 固态硬盘、10/25/40 GbE 网卡、采集卡、HBA 控制器等等。一块拥有足够通道、间距合理的物理插槽的优质主板也至关重要。 CPU 和芯片组之间清晰的分配 它会给你提供容纳所有这些的空间。 更新 无需切换平台。

从一开始就正确选择电源容量也很重要，要为未来可能出现的高功率显卡预留足够的余量。还要确保机箱有…… 充足的空气流通 对于多扩展卡来说，尤其是当您将强大的 GPU、高性能网卡和多个发热的 NVMe 驱动器组合在一起时。

从我们所看到的来看，很明显，了解 PCIe 通道的分布情况、每个版本的限制以及 M.2、SATA 和扩展插槽的交互方式，可以让你构建非常完整的系统：从配备 6 个 HDD、2 个 NVMe 驱动器和 10 GbE 网络的简易家用 NAS，到配备多个 GPU 和高性能存储的工作站，始终充分利用每个可用通道，并在添加新硬件时避免意外情况。
