Si estás pensando en montar una refrigeración líquida custom con delidding y un procesador tope de gama, seguramente tengas la cabeza hecha un lío entre herramientas, metales líquidos, bloques direct-die, curvas de ventilación y presupuestos. Este mundillo engancha, pero también impone respeto: hablamos de desmontar un procesador de cientos de euros y de montar un circuito de agua alrededor de hardware delicado.

En las siguientes líneas vamos a desgranar de forma muy detallada todo lo relacionado con el delidding en CPUs modernas y su combinación con refrigeración líquida personalizada: qué es exactamente, qué se gana, qué riesgos hay, cómo encaja con herramientas tipo Delid-Die-Mate para socket LGA1851, qué papel juega el metal líquido frente a una pasta térmica “normal” y cómo planificar un loop custom de forma sensata sin dejarte el sueldo ni el hardware en el intento.

Qué es el delidding y por qué se combina con refrigeración líquida custom

Cuando hablamos de delidding nos referimos a retirar el IHS (disipador térmico integrado) del procesador, es decir, esa “chapita” metálica que ves por encima del chip real. Al quitarla, dejamos al descubierto el die de silicio y podemos refrigerar la CPU de forma mucho más directa, reduciendo resistencias térmicas intermedias.

El motivo por el que tantos entusiastas combinan delidding con refrigeración líquida personalizada es sencillo: al retirar el IHS se habilita el llamado montaje “Direct-Die”, en el que el bloque de refrigeración (o un sistema específico de refrigeración directa) entra en contacto con el propio die. Así consigues una disipación mucho más eficaz y temperaturas sensiblemente más bajas bajo carga.

Este enfoque cobra especial sentido en equipos con refrigeración líquida custom orientada a máximo rendimiento, porque al reducir temperaturas no solo ganas estabilidad, sino que también amplías el margen para overclocking o para mantener frecuencias turbo más altas durante más tiempo sin que la CPU estrangule el rendimiento por límites térmicos.

Herramientas específicas: Delid-Die-Mate para socket Intel LGA1851

Para hacer delidding con seguridad en CPUs modernas de Intel, sobre todo en sockets recientes como LGA1851 y la familia Intel Core Ultra serie 200, lo habitual es recurrir a una herramienta especializada en vez de improvisar con métodos caseros. En este contexto aparecen soluciones como los dispositivos tipo Delid-Die-Mate, que están diseñados para aplicar la fuerza justa y bien distribuida sobre el encapsulado.

Una herramienta de este tipo para LGA1851 está pensada específicamente para retirar el disipador térmico integrado en procesadores compatibles, facilitando un proceso de delidding más controlado. Su función principal es permitir que, una vez quitado el IHS, puedas montar un sistema de refrigeración Direct-Die con un bloque de agua o un refrigerador específico que apoye directamente sobre el chip.

En el caso de los Intel Core Ultra serie 200, la particularidad es que el área entre el IHS y el die está unida mediante soldadura de indio. A diferencia de generaciones más antiguas donde podías sustituir la pasta térmica interna por otra mejor, aquí el delidding no se orienta a cambiar el compuesto, sino a dejar el camino libre para un montaje directo del bloque de refrigeración sobre el silicio.

Con un montaje Direct-Die bien planteado, los usuarios avanzados suelen reportar reducciones de temperatura en torno a 10-15 ºC frente a configuraciones estándar con IHS, siempre que se utilicen compuestos térmicos de alta conductividad, como algunos metales líquidos específicos para CPU. Esta mejora es especialmente apreciable en cargas sostenidas, donde la CPU tiende a calentarse de forma continua.

Estas herramientas de delidding están claramente enfocadas a entusiastas del hardware, overclockers y usuarios que buscan afinar al máximo la parte térmica de su equipo. Permiten un proceso mucho más seguro que hacerlo “a mano”, minimizando el riesgo de roturas en el encapsulado o daños en la PCB de la CPU, algo crucial cuando hablamos de procesadores de gama alta.

Metal líquido frente a pasta térmica tradicional tras el delid

Una duda muy habitual cuando se realiza delidding es si merece la pena usar metal líquido en contacto con el die o si es mejor quedarse con una pasta térmica de alta gama para reducir riesgos. Muchos usuarios compran metal líquido inicialmente para ayudar a retirar la soldadura o el indio del die tras el delid, pero luego se plantean si realmente conviene usarlo también como medio de transmisión térmica permanente.

El metal líquido —por ejemplo, compuestos de tipo Thermal Grizzly Conductonaut u otros galinstanos— ofrece una conductividad térmica muy superior a la de las pastas tradicionales. Esto se traduce en algunos grados extra de reducción de temperatura, especialmente en configuraciones Direct-Die con CPUs que disipan mucha potencia. Sin embargo, no todo son ventajas.

Uno de los principales inconvenientes es que el metal líquido es conductor eléctrico. Si se derrama o se extiende más allá del área prevista, puede provocar cortocircuitos, dañar el socket o incluso destruir la placa o la CPU. Además, algunos bloques o superficies de contacto, si no están fabricados con materiales compatibles, pueden corroerse con el tiempo debido a la reacción con estos compuestos.

Por el contrario, una buena pasta térmica no conductora, de gama alta, proporciona un equilibrio muy interesante entre seguridad y rendimiento. Aunque quizá pierdas unos pocos grados respecto al metal líquido, en muchos casos la diferencia real no será dramática, sobre todo si el delid y el contacto del bloque están bien ejecutados.

Muchos entusiastas, tras leer experiencias ajenas, llegan a la conclusión de que el metal líquido no siempre compensa el riesgo a largo plazo, especialmente si el equipo va a funcionar 24/7 o si no te apetece estar pendiente del estado del compuesto con el paso del tiempo. En ese contexto, optar por una pasta térmica de calidad para el contacto entre el die y el bloque de agua puede ser la opción más sensata, quedándote con el metal líquido solo como herramienta puntual para facilitar la limpieza de restos de soldadura o indio al hacer el delid.

Refrigeración líquida personalizada: concepto y ventajas frente a AIO

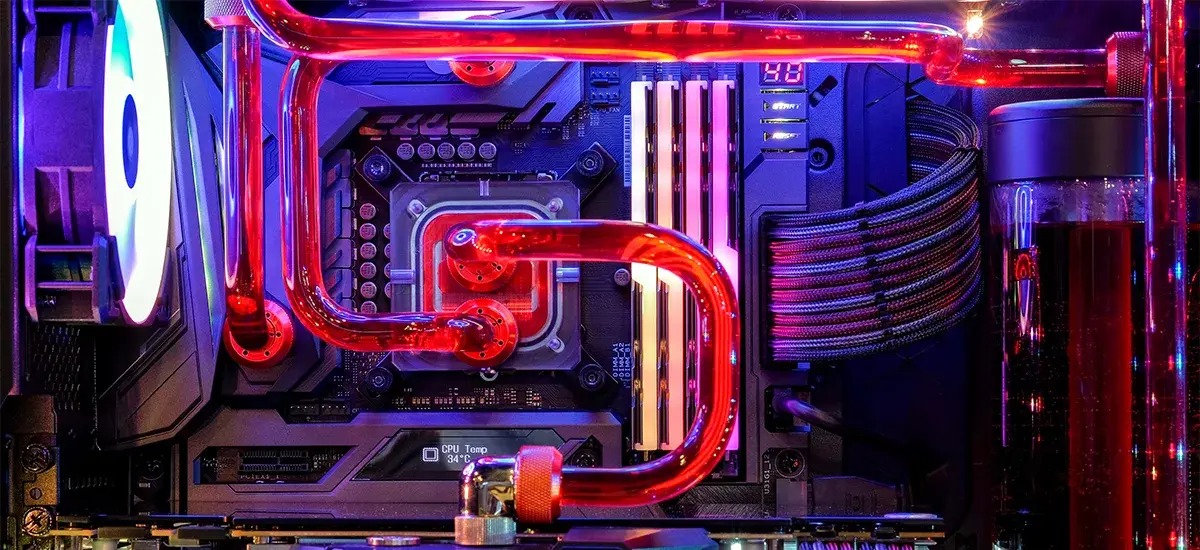

Cuando hablamos de refrigeración líquida custom nos referimos a un sistema en el que tú mismo eliges cada componente del circuito: bloque de CPU, bloque de GPU, radiadores, bomba, depósito, racores, tubos, líquido refrigerante, etc. No es como una AIO (All-In-One) sellada de fábrica, sino un conjunto modular diseñado a medida para tu configuración.

Este enfoque te deja un margen enorme de personalización. Puedes priorizar máximo rendimiento térmico, mínimo ruido o apariencia visual, o buscar un equilibrio entre todos estos factores. Para creadores de contenido y gamers exigentes, tener la posibilidad de dimensionar el sistema según el TDP real de su CPU y GPU es una gran ventaja.

Otra cuestión importante es que una RL custom suele ser bastante más silenciosa que un sistema por aire equivalente, siempre que se dimensionen bien los radiadores y se configuren adecuadamente las curvas de ventilación y bomba. Al disponer de más superficie de disipación, no hace falta que los ventiladores vayan siempre a tope para mantener a raya la temperatura.

También es una solución muy atractiva desde el punto de vista estético: tubos rígidos o flexibles, líquidos de colores, iluminación RGB, bloques acrílicos transparentes… las posibilidades de modding son casi infinitas. Para muchos usuarios, el propio montaje y diseño del loop se convierte en un hobby en sí mismo.

Eso sí, todo este nivel de personalización exige planificación, paciencia y ciertos conocimientos técnicos. No es montar y listo como una AIO, sino que hay que pensar recorridos del líquido, compatibilidades, espacio disponible en la caja, puntos de fijación, mantenimiento periódico, etc. En PCs con distribuciones poco comunes o cajas muy especiales, la RL custom suele ser la única forma de aprovechar bien el espacio y lograr una refrigeración a la altura.

Componentes clave de una refrigeración líquida custom

Un loop custom se compone de varios elementos fundamentales que puedes elegir por separado para adaptarlos a tu hardware y a tu estilo de montaje. Lo más habitual es comenzar por el bloque de CPU, pero también puedes integrar tarjetas gráficas, VRM, chipset o incluso memoria RAM si encuentras bloques compatibles.

El corazón del sistema suele ser uno o varios radiadores, encargados de expulsar al aire el calor que arrastra el líquido. La elección de tamaño (120, 240, 360, 420 mm, grosor, densidad de aletas) dependerá tanto del TDP global de tu equipo como del espacio físico de la caja. Un radiador enorme no sirve de nada si no entra o si obstaculiza el montaje de otros componentes.

La bomba y el depósito forman el sistema de circulación y reserva del líquido. Puedes encontrarlos integrados en un mismo conjunto (pump/res combo) o por separado. Una buena bomba debe ofrecer caudal y presión suficientes para tu circuito, pero también un funcionamiento silencioso, especialmente en equipos que van a estar encendidos muchas horas.

En cuanto a los bloques de CPU y GPU, es crucial comprobar su compatibilidad con el socket y el modelo concreto de tarjeta gráfica. En el caso de la GPU, los bloques suelen ser específicos para cada PCB, por lo que hay que revisar con cuidado el listado de modelos soportados por el fabricante. Aquí es donde muchas veces una RL custom muestra todo su potencial, ya que permite refrigerar tanto la GPU como las memorias y el VRM.

El resto del circuito lo completan tubos (flexibles o hard tube), racores, codos, tapones y el propio líquido refrigerante. Los tubos rígidos ofrecen un acabado espectacular, pero son más exigentes de trabajar; los flexibles perdonan más errores y facilitan modificaciones futuras. Además, puedes encontrar herramientas específicas para cortar, doblar o dar forma a los tubos rígidos, así como kits y sets que combinan varios elementos para facilitar el montaje inicial.

Compatibilidad, rendimiento y presupuesto: tres pilares básicos

Antes de lanzarte a comprar piezas por impulso, conviene pararse a revisar compatibilidad, necesidades de rendimiento y presupuesto disponible. Ignorar cualquiera de estos puntos suele traducirse en problemas durante el montaje o en resultados por debajo de las expectativas.

La compatibilidad es clave: bloques de CPU y GPU, radiadores y caja deben encajar físicamente y ser compatibles con tu hardware. Un bloque que no corresponda al socket de tu procesador o un radiador que no quepa en la parte superior o frontal de la caja pueden arruinar el proyecto. Por eso es recomendable revisar guías del fabricante, esquemas de la caja y, si hace falta, experiencias de otros usuarios.

En cuanto al rendimiento, es importante estimar el TDP combinado de todos los componentes que vas a refrigerar. No es lo mismo refrigerar solo una CPU de gama media que una CPU tope de gama junto con una GPU de alto consumo. El dimensionamiento de radiadores y caudal debe ir acorde a esta carga térmica para que las temperaturas se mantengan razonables sin necesidad de que los ventiladores vayan siempre al 100 %.

El presupuesto también juega un papel determinante, porque una RL custom de alta calidad no es barata. Bloques, radiadores, bomba, depósito, racores y tubos de fabricantes reconocidos pueden suponer una inversión notable. Aquí entran en juego estrategias como aprovechar ofertas, recurrir a productos reacondicionados de tiendas especializadas o montar el sistema por fases, empezando, por ejemplo, solo por la CPU y ampliando más adelante a la GPU.

Muchas tiendas especializadas ofrecen además asesoramiento personalizado para ayudarte con la selección de componentes. Esto es especialmente útil si no tienes claro cuántos radiadores necesitas, qué bomba encaja mejor con el tamaño de tu loop o qué bloque es compatible con tu tarjeta gráfica concreta.

Montaje Direct-Die y ajustes finos del sistema

Una vez que decides combinar delidding con refrigeración líquida custom, es cuando entra en juego el montaje Direct-Die y toda la parte de ajuste fino de curvas de bomba y ventiladores. Aquí es donde se pueden rascar grados extra y, sobre todo, donde se marca la diferencia en ruido y comportamiento del sistema a diario.

Un consejo habitual cuando estás empezando es no obsesionarte con el montaje definitivo desde el primer día. Puedes comenzar por montar un radiador con los ventiladores en configuración tipo “sándwich” (push-pull) si el espacio lo permite, jugar con distintas combinaciones de curvas y temperaturas y, sobre todo, familiarizarte con cómo responde tu sistema ante cargas ligeras y pesadas.

Para la bomba, suele recomendarse una curva en la que a partir de unos 50-60 ºC de temperatura de CPU el caudal vaya subiendo hasta su máximo. De esta forma, cuando el procesador empiece a calentarse de verdad, el flujo de líquido aumentará y se reforzará la evacuación de calor, todo ello sin mantener constantemente la bomba a tope.

En cuanto a los ventiladores de los radiadores, una estrategia práctica es vincularlos a la temperatura del agua en lugar de a la temperatura instantánea de la CPU. Ajustarlos de un mínimo a un máximo en un rango de unos 25-30 ºC del líquido suele ofrecer un comportamiento suave y estable, evitando subidas y bajadas bruscas de rpm que resultan molestas cuando trabajas o juegas.

Otra pequeña mejora de calidad de vida es organizar bien el cableado. Si ves que los cables de los ventiladores se quedan cortos o hacen difícil un montaje limpio, usar extensiones PWM para llevar todas las conexiones a la parte trasera de la caja ayuda muchísimo. No solo se gana en estética, también en facilidad de mantenimiento y en la posibilidad de cambiar componentes sin tener que desmontar medio equipo.

Si tienes en mente proyectos muy ambiciosos —como torres a medida, estructuras metálicas fabricadas por un herrero o bench tables modificadas—, puede ser buena idea empezar con una configuración más convencional para ir aprendiendo cómo se comporta la RL custom antes de lanzarte a por algo completamente a medida. Cuanto más claro tengas qué quieres y cómo funciona tu hardware, más fino podrás dejar el diseño final.

Al final, todo este ecosistema de delidding, Direct-Die y refrigeración líquida custom gira alrededor de la misma idea: sacar el máximo partido a tu hardware manteniendo temperaturas bajo control, reduciendo ruido y personalizando el equipo a tu gusto. Con una buena planificación, la elección adecuada entre metal líquido o pasta térmica y una configuración cuidadosa de bomba y ventiladores, puedes lograr un sistema muy potente, silencioso y con una estética que marque la diferencia frente a las soluciones estándar.
