Si tienes un PC de sobremesa MSI con solo 8 GB de RAM en una ranura y en el Administrador de tareas solo ves algo tan vago como “DIMM”, es normal que te quedes un poco a cuadros. La buena noticia es que los módulos DIMM son un estándar bastante claro y, entendiendo qué son y qué tipos existen, podrás ampliar tu memoria con cabeza hasta 16, 32 GB o más sin miedo a equivocarte.

En este artículo vamos a desgranar a fondo qué es un módulo DIMM, cómo ha evolucionado a lo largo de las generaciones de memoria RAM, qué diferencias hay entre los distintos formatos (incluidos los SO-DIMM de portátil y los nuevos LPCAMM2) y, sobre todo, qué debes mirar para saber qué tipo de DIMM admite tu placa base. No te preocupes si no controlas mucho de hardware: iremos paso a paso, con un lenguaje claro y algún que otro giro coloquial para que no sea un tostón.

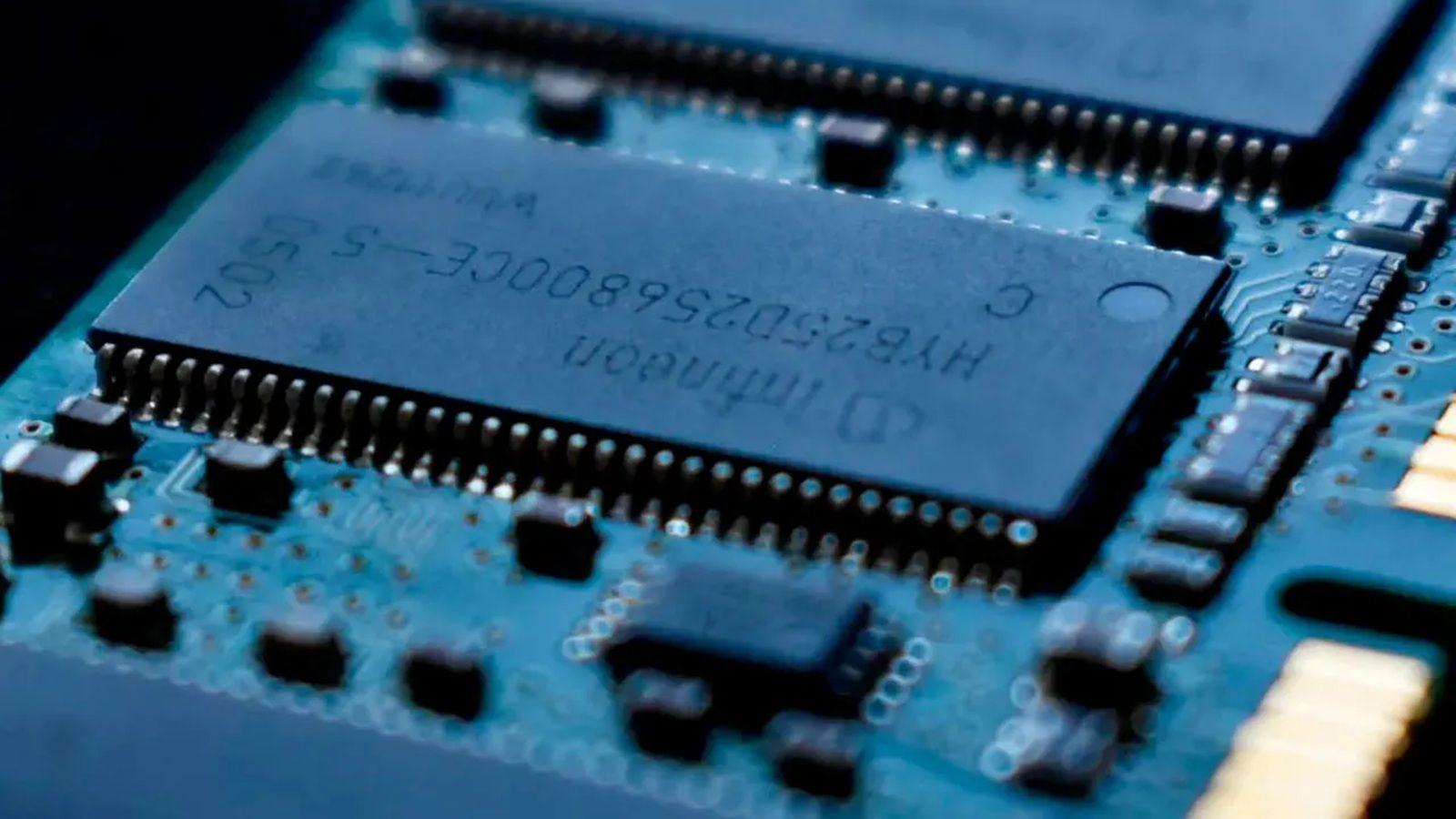

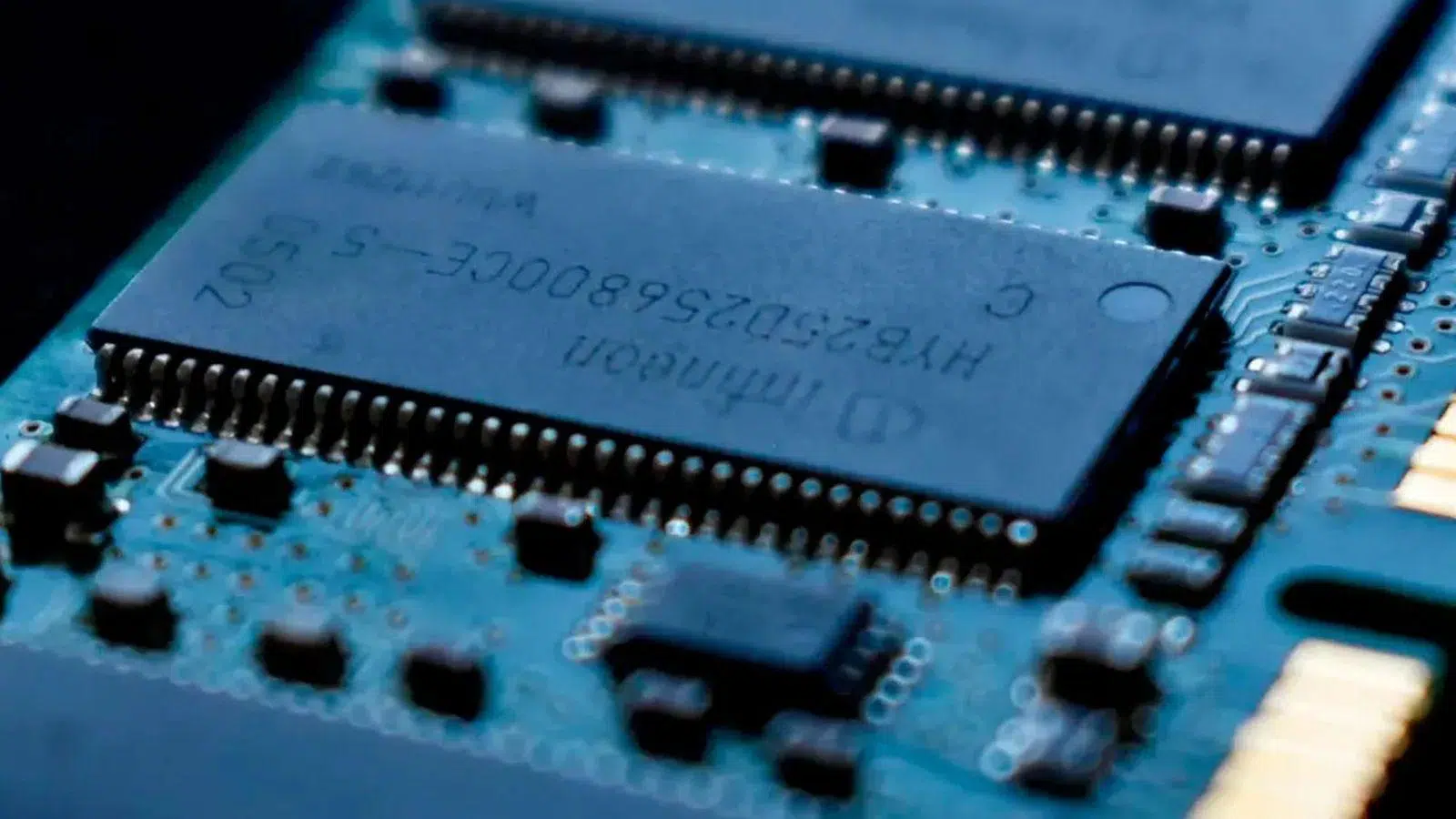

Qué es un módulo DIMM y por qué es tan importante

El término DIMM viene de las siglas inglesas Dual In-line Memory Module. Traducido a lo de andar por casa, es el formato físico de la “pastilla” de RAM que se pincha en la placa base de un ordenador de sobremesa. Es esa pieza alargada, con chips negros a un lado o a ambos lados y una hilera de contactos dorados en la parte inferior.

Los módulos DIMM llevan décadas acompañándonos en los PC. Son uno de los componentes más veteranos del ordenador doméstico y han ido cambiando de diseño conforme las especificaciones de la memoria RAM avanzaban: más capacidad, más velocidad, menos consumo, nuevas tecnologías (SDRAM, DDR, DDR2, DDR3, DDR4, DDR5 y, en un futuro, DDR6).

Tener suficiente RAM y de la generación adecuada marca muchísimo la experiencia de uso. La memoria es uno de los mejores “chollos” en cuanto a mejora de rendimiento por euro invertido: con solo duplicar la cantidad, el equipo se siente más rápido, abre más programas a la vez y aguanta mejor juegos y aplicaciones pesadas. Muchas veces, pasar de 8 a 16 o 32 GB hace que un PC parezca prácticamente nuevo.

Eso sí, no todos los módulos DIMM son iguales. Cada generación de RAM usa un tipo de DIMM con un número de contactos concreto, un voltaje distinto y una posición de muesca diferente, lo que hace imposible mezclar generaciones en una misma ranura. Por eso es clave saber qué tipo de memoria acepta tu placa base antes de comprar nada.

De los SIMM a los DIMM: una breve historia

Antes de los DIMM, a finales de los 80 y principios de los 90, se usaban módulos SIMM (Single In-line Memory Module). Aquellos SIMM tenían un bus de 32 bits y obligaban a instalar la RAM por parejas para que el procesador pudiera trabajar con un ancho de 64 bits, lo que complicaba un poco la ampliación de memoria.

Con la llegada de los primeros procesadores Pentium, aparecieron los DIMM como evolución natural del formato. Estos módulos ya integraban un bus de 64 bits, de modo que cada módulo podía trabajar de forma independiente sin necesidad de instalar dos a la vez para que el sistema arrancara correctamente.

Desde entonces, se ha mantenido esa idea de bus de 64 bits en los DIMM modernos. Lo que ha ido cambiando son el número de pines, el voltaje, las frecuencias soportadas y la tecnología interna de la memoria. Pero el concepto base de “pastilla” que pinchas en la placa y que te da 64 bits de ancho de banda se ha conservado con los años.

Tipos de DIMM según la generación de memoria RAM

Los DIMM se diferencian principalmente por la generación de RAM que montan (SDRAM, DDR, DDR2, DDR3, DDR4, DDR5 y la futura DDR6). Cada una tiene su propio número de contactos, su rango de frecuencias y su voltaje, y no son compatibles entre sí aunque físicamente se parezcan.

DIMM SDRAM de 168 contactos

Los primeros módulos de la era moderna fueron los DIMM de 168 pines con memoria SDRAM (Synchronous DRAM). Estos módulos trabajaban enviando un bit de datos por cada pulso de reloj y funcionaban a un voltaje de 3,3 V.

Las frecuencias habituales eran de 66, 100 y 133 MHz (PC66, PC100, PC133), aunque existieron variantes algo más rápidas como 166 o 200 MHz, menos comunes en equipos domésticos. Hoy en día solo los verás en ordenadores muy antiguos, de colección o en sistemas industriales viejos.

DIMM DDR de 184 contactos

La primera generación DDR (Double Data Rate) supuso un salto importante. Los DIMM DDR tienen 184 pines, bajan el voltaje a 2,5 V y duplican la cantidad de datos transferidos por ciclo, ya que pueden enviar información tanto en el flanco ascendente como en el descendente de la señal de reloj.

Las frecuencias base habituales eran 100, 133, 166 y 200 MHz, que se traducían en DDR-200, DDR-266, DDR-333 y DDR-400. Comercialmente se etiquetaban como PC1600, PC2100, PC2700, PC3200, etc., algunas llegando a velocidades como PC4800 (DDR-600). La capacidad por módulo solía llegar hasta 1 GiB.

DIMM DDR2 de 240 contactos

Con DDR2 se dio otro paso adelante. Los módulos DDR2 usan DIMM de 240 contactos, reducen el voltaje a 1,8 V y aumentan las frecuencias efectivas, manteniendo un consumo contenido.

Entre las denominaciones más comunes tenemos PC2-3200 (DDR2-400), PC2-4200 (DDR2-533), PC2-5300 (DDR2-667), PC2-6400 (DDR2-800) y variantes más rápidas como PC2-8000, PC2-8500, PC2-9200 o PC2-9600. En capacidad, los módulos DDR2 podían llegar hasta los 4 GiB por cada DIMM en configuraciones más avanzadas.

DIMM DDR3 de 240 contactos

DDR3 mantuvo los 240 contactos, pero cambió el diseño de la muesca y otros parámetros eléctricos, por lo que no es compatible a nivel físico con DDR2 aunque compartan el mismo número de pines. El voltaje estándar bajó a 1,5 V.

Las velocidades típicas de DDR3 iban desde los 400 MHz reales (DDR3-800, PC3-6400) hasta cifras bastante altas para su época como 2133 MHz efectivos (DDR3-2133, PC3-17000). También fueron comunes configuraciones como DDR3-1066, DDR3-1333 o DDR3-1600, muy presentes en equipos domésticos y de oficina durante muchos años. Aquí ya se alcanzaban hasta 16 GiB por módulo en modelos avanzados.

DIMM DDR4 de 288 contactos

Con DDR4 llegó un cambio visible: los módulos pasaron a tener 288 pines. Estos DIMM DDR4 funcionan a un voltaje de 1,2 V, lo que reduce aún más el consumo y la generación de calor, algo importante en equipos modernos y servidores.

Las frecuencias de DDR4 abarcan valores como 2133, 2400, 2666, 2933, 3000 o 3200 MHz efectivos (DDR4-2133, DDR4-2400, DDR4-2666, etc.), que se comercializan bajo denominaciones tipo PC4-17000, PC4-19200, PC4-21300, PC4-24000 o PC4-25600. En DDR4 es relativamente habitual encontrar módulos de hasta 64 GiB, especialmente en entornos profesionales o de estaciones de trabajo.

DIMM DDR5 de 288 contactos

La generación actual es DDR5. Curiosamente, los DIMM DDR5 también tienen 288 contactos, pero el diseño interno y la posición de la muesca son diferentes, por lo que no se pueden pinchar en una placa con ranuras DDR4 ni viceversa.

DDR5 reduce algo más el voltaje, hasta 1,1 V, y eleva notablemente las velocidades. Las especificaciones contemplan frecuencias desde unos 2400 MHz (DDR5-4800 efectivos) hasta los 4000 MHz base (DDR5-8000), con margen para seguir subiendo en módulos de alto rendimiento. Además, cada DIMM puede alcanzar capacidades muy elevadas, de hasta 256 GiB por módulo en diseños específicos para servidores y equipos de gama alta.

La futura DDR6

La siguiente parada será DDR6, aunque aún está en una fase temprana de desarrollo. No hay una fecha cerrada, pero se baraja en torno a 2026 para su llegada al mercado, con fabricantes como Samsung apuntando a esos plazos.

Teniendo en cuenta los problemas actuales de costes y suministros de componentes, tampoco sería raro que hubiese retrasos. Lo que sí es casi seguro es que DDR6 volverá a subir velocidades y ancho de banda, manteniendo o reduciendo algo más el consumo por bit transferido.

Nuevos formatos sobre DDR5: CUDIMM para altas velocidades

La memoria DDR5 ha traído consigo un reto: a velocidades de transferencia muy altas, las señales pueden volverse inestables y afectar al rendimiento real. Para atacar este problema y poder empujar las frecuencias todavía más arriba, se ha definido un nuevo tipo de módulo: el CUDIMM (Clocked Unbuffered DIMM).

Un CUDIMM es, en esencia, un DIMM sin búfer “de toda la vida” al que se le ha añadido un controlador de reloj específico (CKD). Este pequeño chip se encarga de regenerar y acondicionar la señal de reloj que controla la memoria, mejorando la calidad de la señal que llega a los chips DRAM.

El CKD recibe la señal base, la “limpia”, corrige el ciclo de trabajo y la distribuye de forma más precisa a todos los componentes del módulo. Con ello se consigue una menor inestabilidad y se reducen las variaciones de sincronización que pueden aparecer a velocidades muy elevadas.

Gracias a esta mejora, los módulos DDR5 CUDIMM son capaces de superar ampliamente la barrera de los 6400 MT/s que marcan muchos módulos estándar actuales. La propia JEDEC indica que se pueden alcanzar cifras cercanas a los 10.000 MT/s en este tipo de módulos avanzados.

Otro punto interesante es que, para usar CUDIMM no hace falta cambiar de placa base siempre que esta ya sea compatible con DDR5. Es decir, cualquier placa con soporte DDR5 puede, en principio, aceptar módulos CUDIMM, lo cual facilita bastante la adopción del estándar.

SO-DIMM: la variante para portátiles

Cuando en vez de un sobremesa hablamos de un portátil, un miniPC o un dispositivo compacto, el formato estándar DIMM suele ser demasiado grande. Por eso existen los SO-DIMM (Small Outline DIMM), que son módulos más cortos diseñados específicamente para equipos de tamaño reducido.

Los SO-DIMM usan un número de pines distinto al de sus equivalentes en sobremesa, y cada generación tiene su propio conector:

• SDRAM SO-DIMM: 144 contactos.
• DDR y DDR2 SO-DIMM: 200 contactos.
• DDR3 SO-DIMM: 204 contactos.
• DDR4 SO-DIMM: 260 contactos.
• DDR5 SO-DIMM: 262 contactos.

Además del número de pines, cada tipo de SO-DIMM tiene la muesca en una posición distinta, igual que ocurre con los DIMM de escritorio. Esto forma parte de una filosofía “foolproof” (a prueba de errores): si intentas meter un módulo incompatible en la ranura, sencillamente no encaja.

La misión de esta muesca es evitar que alguien pueda instalar, por ejemplo, un módulo DDR4 en una ranura DDR3 y terminar alimentando la memoria con un voltaje incorrecto que pueda freír tanto el módulo como la placa base. Aunque siempre hay quien, a base de forzar, consigue cargarse el zócalo, la ranura está ahí precisamente para minimizar esos sustos.

El declive del SO-DIMM y el nuevo estándar LPCAMM2

Aunque los SO-DIMM han sido un estándar durante años, este formato empieza a quedarse corto para los diseños ultracompactos y las necesidades actuales de los fabricantes. El propio conector ocupa espacio y dificulta crear portátiles cada vez más finos y ligeros.

Para ahorrar espacio, muchos fabricantes han optado por soldar directamente los chips de memoria a la placa base. El problema es que esa solución impide ampliar la RAM y complica muchísimo cualquier reparación: si se estropea un chip de memoria, te puedes encontrar con que hay que cambiar la placa entera.

Como alternativa, Samsung impulsó un nuevo formato llamado CAMM, que posteriormente ha evolucionado a un estándar regulado por JEDEC. La versión más reciente se conoce como LPCAMM2 y ya ha empezado a llegar a portátiles comerciales, sobre todo en gamas profesionales y premium.

Este nuevo formato consigue reducir en más de un 60 % el espacio que ocupa la memoria en placa comparado con SO-DIMM. Además, puede disminuir el consumo energético alrededor de un 40 %, algo muy interesante para portátiles donde cada minuto extra de batería cuenta.

El sistema de instalación también es más sencillo: los módulos LPCAMM2 se atornillan o fijan de forma fácil, lo que facilita montar, quitar o cambiar la memoria sin gestionar clips tan delicados como los de muchos SO-DIMM. Como extra, permiten configuraciones de doble canal (dual channel) en un único módulo, optimizando el rendimiento sin necesidad de usar dos módulos separados.

La industria está empezando a adoptar LPCAMM2 y se espera que muchos fabricantes que hoy sueldan la RAM a la placa pasen a este formato modular para ahorrar costes, mejorar la reparabilidad y permitir ampliaciones futuras. Es una muy buena noticia para la gente que no quiere tirar un portátil entero solo por ir corto de memoria.

DIMM x4, x8, filas y caras: cómo se organizan internamente

Más allá de la generación de la memoria, los módulos DIMM se pueden construir de distintas formas internamente, algo que afecta a los timings y rendimiento. Una de las claves es si usan chips DRAM con ancho de datos x4 o x8, es decir, cada chip puede manejar 4 u 8 bits en paralelo.

En un módulo etiquetado como DIMM x4, la anchura de datos por cada “lado” del módulo suele ser de 36 bits. Si el controlador de memoria necesita un bus de 72 bits (típico en configuraciones con corrección de errores ECC), tiene que acceder a ambas partes del módulo de forma coordinada para leer y escribir los datos necesarios. En este caso, un módulo de doble cara puede considerarse de “una sola clasificación” a efectos de cómo lo ve el controlador.

En un DIMM x8, en cambio, cada lado puede ofrecer 72 bits de ancho de datos, por lo que el controlador de memoria solo trabaja con un lado a la vez. Aquí un módulo de dos caras se suele clasificar como de doble rango (dual rank), lo que afecta al modo en que se organizan las operaciones de acceso.

Conviene no confundir la parte física con la lógica. Que un módulo tenga chips en uno o en ambos lados (“single sided” o “double sided”) no significa necesariamente que corresponda a un único rango o a dos rangos de memoria. El término “filas” o “ranks” hace referencia a cómo se agrupan internamente los chips a nivel de señalización, no solo a si ves chips por los dos lados.

En un módulo de una sola fila y 64 bits de ancho de datos, solo hay un conjunto de chips DRAM que se activa para leer o escribir esos 64 bits de golpe. En un módulo de dos filas, existen dos grupos de chips que comparten el bus de datos, pero se accede a ellos en momentos diferentes.

La selección de qué fila se usa en cada momento se realiza mediante señales de “chip select” (CS). En un módulo de dos filas, cada grupo de DRAM tiene su propia señal CS, de modo que el controlador puede activar una u otra fila, pero nunca ambas al mismo tiempo, ya que comparten el camino de datos.

Tipos de DIMM según el uso: consumo y servidores

No todos los módulos DIMM se usan en el mismo tipo de equipo. Según el uso (PC doméstico, portátil, servidor, estación de trabajo) se emplean variantes con características específicas, especialmente en lo que respecta a estabilidad y manejo de grandes cantidades de memoria.

DIMM para ordenadores de consumo

En PCs de sobremesa y equipos domésticos, lo habitual es encontrar:

• DIMM “a secas”: los módulos estándar de sobremesa que montan las torres, ya sean DDR3, DDR4 o DDR5.
• UDIMM (Unbuffered DIMM): una variante sin búfer intermedio entre el controlador de memoria y los chips DRAM. Es en realidad lo que se suele montar en la mayoría de PCs domésticos, incluso aunque el término “UDIMM” no aparezca en la caja.
• SO-DIMM: módulos de tamaño reducido utilizados en portátiles con RAM ampliable y en muchos miniPC con procesadores móviles.

En el mundo móvil (teléfonos, tablets y algunos ultrabooks muy delgados) se suele recurrir a memoria LPDDR soldada en placa, que no es un módulo DIMM como tal, sino chips integrados directamente que priorizan el bajo consumo sobre la modularidad.

DIMM para servidores y estaciones de trabajo

En servidores y estaciones de trabajo profesionales, la memoria es un tema crítico. Ahí se utilizan módulos con registro o búfer para estabilizar las señales y permitir capacidades mucho mayores, especialmente cuando se llenan muchos zócalos de RAM.

Los más habituales son:

• RDIMM (Registered DIMM): módulos que incorporan un registro entre el controlador de memoria del sistema y los chips de RAM. Este registro “almacena” las señales de dirección y control, lo que reduce la carga eléctrica sobre el controlador y permite manejar más módulos con fiabilidad.

En estos entornos también es común el uso de memoria ECC (Error-Correcting Code), que añade bits adicionales para detectar y corregir errores de un solo bit sobre la marcha, algo fundamental en servidores donde un fallo de memoria puede causar desde cuelgues hasta corrupción de datos.

Cómo saber qué tipo de DIMM admite tu placa MSI

Volviendo al caso práctico de tu PC de sobremesa MSI con 8 GB en una sola ranura, lo primero es identificar qué generación de RAM soporta tu placa base. No basta con que el Administrador de tareas diga “DIMM”, porque eso solo indica el formato físico, no la generación (DDR3, DDR4, DDR5, etc.).

A simple vista puede ser complicado distinguir generaciones si no estás acostumbrado, ya que todos los módulos son alargados y con chips negros. Sin embargo, cada tipo de memoria tiene:

• Un número fijo de pines (184, 240, 288…).
• Un voltaje propio (1,5 V, 1,2 V, 1,1 V…).
• Una muesca en una posición concreta que impide físicamente introducir un módulo que no sea de la generación correcta.

Es decir: no podrás meter una DDR4 en una ranura DDR5 ni una DDR3 en una ranura DDR4, por mucho que lo intentes. La ranura y el módulo están diseñados para que eso sea literalmente imposible sin romper algo.

La manera más fiable de saber qué tipo de DIMM admite tu placa es consultar el modelo exacto de la placa base y mirar sus especificaciones oficiales en la web del fabricante. En Windows puedes averiguar el modelo usando la herramienta msinfo32 sin instalar nada extra:

1. Pulsa la combinación de teclas Win + R para abrir la ventana Ejecutar.
2. Escribe msinfo32 y pulsa Intro.
3. En la ventana que se abre, busca las entradas Fabricante del sistema y Modelo del sistema. Ahí suele aparecer el nombre del fabricante (MSI, en tu caso) y el modelo concreto de la placa.

Con ese modelo en la mano, entra en la web de MSI, localiza la ficha de la placa y busca el apartado de memoria. Ahí verás claramente si soporta DDR3, DDR4 o DDR5, la velocidad máxima admitida y la capacidad total que puedes instalar (por ejemplo, hasta 64 GB DDR4-3200, etc.).

Si prefieres una herramienta externa, también puedes usar programas como CPU-Z, que te muestran tanto la información de la placa base como la de los módulos de RAM instalados (tipo, velocidad, fabricante, número de ranuras ocupadas, etc.). Es una forma muy cómoda de confirmar el tipo exacto de DIMM que tienes puesto.

Una vez que sepas qué tipo de memoria admite tu placa MSI (por ejemplo DDR4 a 2666 MHz), podrás comprar un kit de 16 o 32 GB compatible. Lo ideal es que los módulos nuevos tengan la misma generación y unas frecuencias similares a las que soporta la placa y el procesador, para evitar limitaciones o problemas de estabilidad.

Preguntas frecuentes sobre la memoria RAM DIMM

¿Qué es exactamente un módulo DIMM?
Un módulo DIMM es un Dual In-line Memory Module, es decir, el formato físico estándar de las “pastillas” de memoria RAM que se colocan en las ranuras de la placa base de los PC de sobremesa. Tiene contactos eléctricos a ambos lados del borde inferior y proporciona un bus de datos de 64 bits (o 72 bits si incluye ECC).

¿Cómo diferencio a simple vista un módulo DDR4 de uno DDR5?
Aunque ambos tienen 288 pines, la posición de la muesca de alineación es distinta. Esto hace que no se puedan insertar en la ranura que no les corresponde. Si pones uno al lado del otro y te fijas en dónde está el hueco en la hilera de contactos, verás que no coincide, y esa es la manera más rápida de distinguirlos sin mirar la etiqueta.

¿Qué es un SO-DIMM y en qué se diferencia de un DIMM normal?
Un SO-DIMM (Small Outline DIMM) es una versión reducida de los módulos DIMM pensada para portátiles y dispositivos compactos. Son más cortos, tienen menos pines y están diseñados para zócalos específicos de portátil. No son intercambiables con los DIMM de sobremesa: si los pones uno al lado del otro, verás que el tamaño y la muesca no coinciden.

¿Puedo instalar una memoria DDR5 en una placa base que usa DDR4?
No, no es posible. Cada generación de RAM (DDR3, DDR4, DDR5) es físicamente y eléctricamente incompatible con las demás. La placa base y el procesador determinan qué tipo de memoria puedes usar, y la muesca de los módulos impide que los coloques donde no toca.

¿Qué es el formato LPCAMM2 del que se oye hablar en portátiles modernos?
LPCAMM2 es un nuevo estándar de módulos de memoria para portátiles que busca sustituir a los SO-DIMM tradicionales. Ocupa mucho menos espacio en placa, consume menos energía y permite configuraciones de doble canal en un solo módulo. Además, mejora la reparabilidad, ya que se puede quitar y cambiar, a diferencia de la RAM soldada.

A la hora de planificar una ampliación de RAM en tu PC de sobremesa o portátil, entender cómo funcionan los DIMM, qué generaciones existen, cómo se organizan internamente y qué formatos usa cada tipo de equipo te permite comprar justo lo que necesitas y evitar disgustos. Conociendo el modelo exacto de tu placa, el tipo de memoria compatible y cuántas ranuras tienes libres, puedes pasar de esos justitos 8 GB a 16, 32 GB o más de forma segura y aprovechando al máximo el potencial de tu máquina.
