- Análisis exhaustivo de los principios de diseño, desde la tolerancia a fallos hasta la escalabilidad y seguridad.
- Diferenciación detallada entre topologías físicas y lógicas, así como modelos jerárquicos y funcionales.
- Exploración de implementaciones modernas en la nube y la importancia de los diagramas de red para la gestión operativa.
Cuando hablamos de montar una red, no nos referimos simplemente a tirar cables y conectar trastos. En realidad, estamos hablando de crear un marco organizativo que defina cómo se comunican los dispositivos, qué protocolos se usan y cómo se estructuran los servicios para que todo fluya sin sobresaltos. Es, básicamente, el plano maestro que permite que la infraestructura de TI responda a las necesidades reales de conectividad, ya sea para mover datos entre dos ordenadores en una oficina o para gestionar flujos masivos de información en la nube, entendiendo primero qué son las redes de computadoras.
Diseñar una arquitectura de red conlleva un reto importante: lograr que sea rentable y fácil de administrar. No es lo mismo una red pequeña que una infraestructura empresarial convergente, capaz de manejar voz, datos y vídeo simultáneamente. Para que el sistema no se quede corto a los seis meses, es fundamental dedicar tiempo a esbozar una planificación que sea flexible y que no se convierta en un dolor de cabeza cuando la empresa crezca.
Pilares fundamentales de una infraestructura robusta
Para que una red no se caiga a la primera de cambio y sea eficiente, debe cumplir con ciertas características técnicas. En primer lugar, está la tolerancia a fallos, que consiste en diseñar el sistema de modo que, si un router decide dejar de funcionar, existan rutas alternativas para que el tráfico llegue a su destino sin que el usuario note el corte.
Por otro lado, tenemos la escalabilidad, que es la capacidad de ampliar la red para admitir más clientes o aplicaciones sin que el rendimiento caiga en picado. Esto se consigue normalmente mediante un diseño jerárquico en capas, lo que permite que la carga de trabajo se distribuya de forma equilibrada. A esto debemos sumar la seguridad, que no solo implica poner un firewall, sino proteger la integridad física de los equipos y cifrar los datos para evitar que los ciberdelincuentes se lleven información sensible.
No podemos olvidarnos de la calidad de servicio (QoS). En entornos donde conviven muchas aplicaciones, es vital priorizar el tráfico; por ejemplo, que una videollamada tenga preferencia sobre una descarga de archivos para evitar cortes. Finalmente, la gestión de red engloba todas las herramientas de supervisión y control que permiten a los administradores de redes y sus funciones coordinar los recursos y reaccionar rápido ante cualquier incidencia.
Estratificación y Modelos de Diseño
La tendencia actual es la estratificación del diseño, que básicamente es dividir las tareas de comunicación en trozos más pequeños y manejables. Esto evita que la complejidad se vuelva inmanejable y permite probar cada sección de forma independiente. Para visualizar esto, los ingenieros utilizan diagramas de red, que son representaciones gráficas con iconos estándar para routers, switches y servidores.
Existen diversos enfoques para modelar estas arquitecturas:

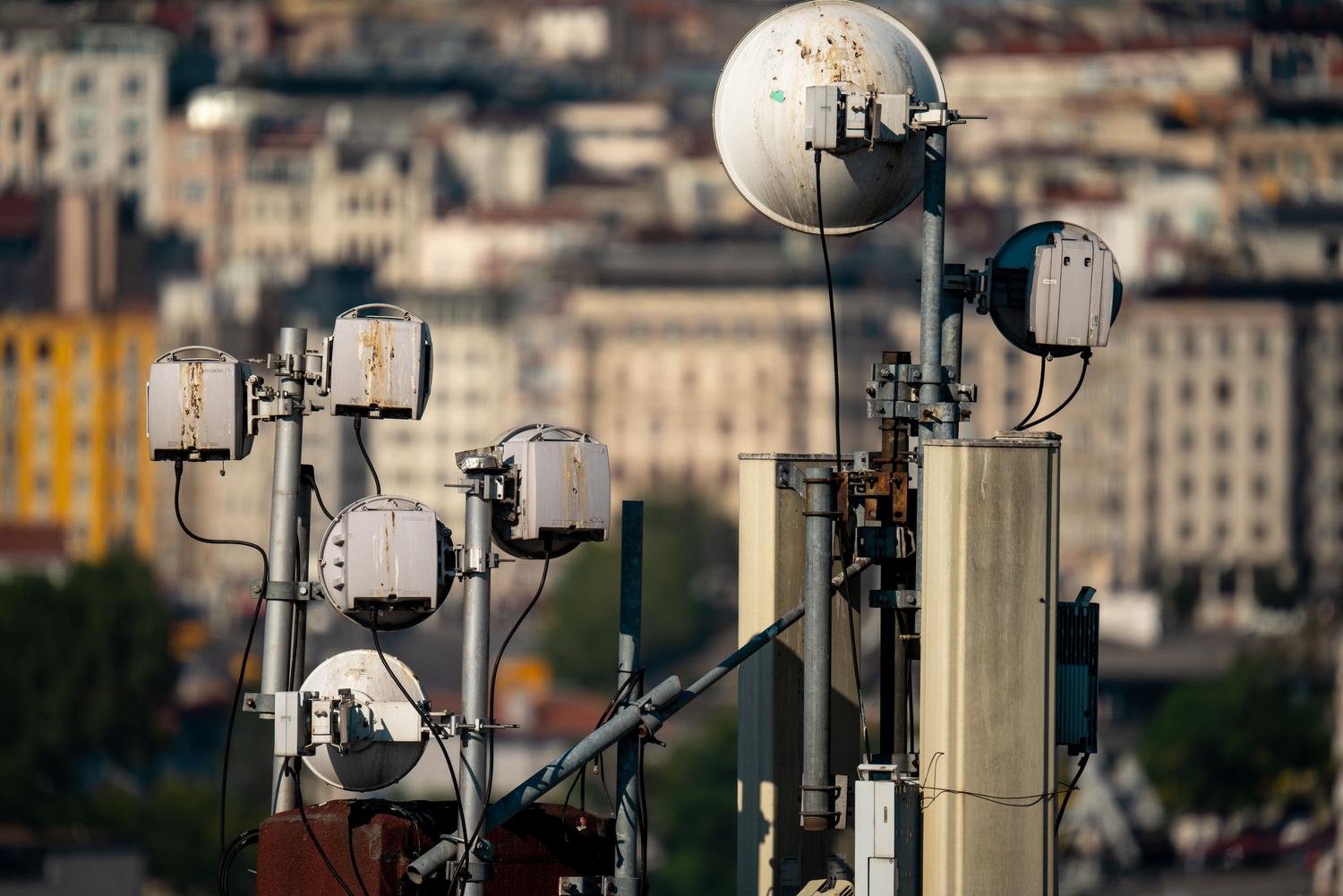

- Modelos Topológicos: Se centran en la distribución geográfica, como ocurre con las redes informáticas, sus tipos y ejemplos comunes como LAN, MAN o WAN.
- Basados en el Flujo de Datos: Analizan cómo viajan los paquetes, estudiando relaciones como el modelo P2P (punto a punto) o la jerarquía cliente-servidor.
- Modelos Funcionales: Se enfocan en optimizar servicios específicos, priorizando aspectos como la privacidad o la seguridad en entornos de intranet y extranet.
- Modelos Combinados: Fusionan los anteriores para obtener lo mejor de cada mundo, optimizando tanto la geografía como el flujo de datos.
Un concepto estrella aquí es la arquitectura cliente-servidor. En este modelo, los servidores proveen los recursos y los clientes los solicitan. Esto es una maravilla para la centralización del control y la seguridad, ya que facilita enormemente las actualizaciones y el mantenimiento sin afectar a todos los nodos del sistema.
Topologías: La forma de la red
La topología es la disposición física o lógica de los elementos. Dependiendo de cómo conectemos los nodos, tendremos comportamientos muy distintos:
La topología de estrella es la más habitual hoy en día; todos los equipos se conectan a un switch central. Si un cable se rompe, solo falla ese equipo, aunque si el switch central muere, nos quedamos todos sin red. En cambio, la topología de bus utiliza un único cable común. Es sencilla de montar, pero si el bus principal se corta, la red entera deja de funcionar.
Luego tenemos la topología de anillo, donde la señal viaja de estación en estación en cascada. Aunque permite un control de tráfico centralizado, diagnosticar fallos puede ser un quebradero de cabeza. Para quienes buscan la máxima fiabilidad, existe la topología de malla, donde cada dispositivo está conectado con todos los demás. Es la opción más redundante y segura, aunque también la más cara y compleja de cablear.
Diferencias entre Diagramas Lógicos y Físicos
Es muy común confundir el diseño con la arquitectura, pero hay matices. El diagrama lógico se centra en el flujo de datos: subredes, direcciones IP, VLANs y rutas. Es lo que necesitamos para entender cómo viaja la información y resolver problemas de seguridad. Se mueve principalmente en la capa 3 del modelo OSI.

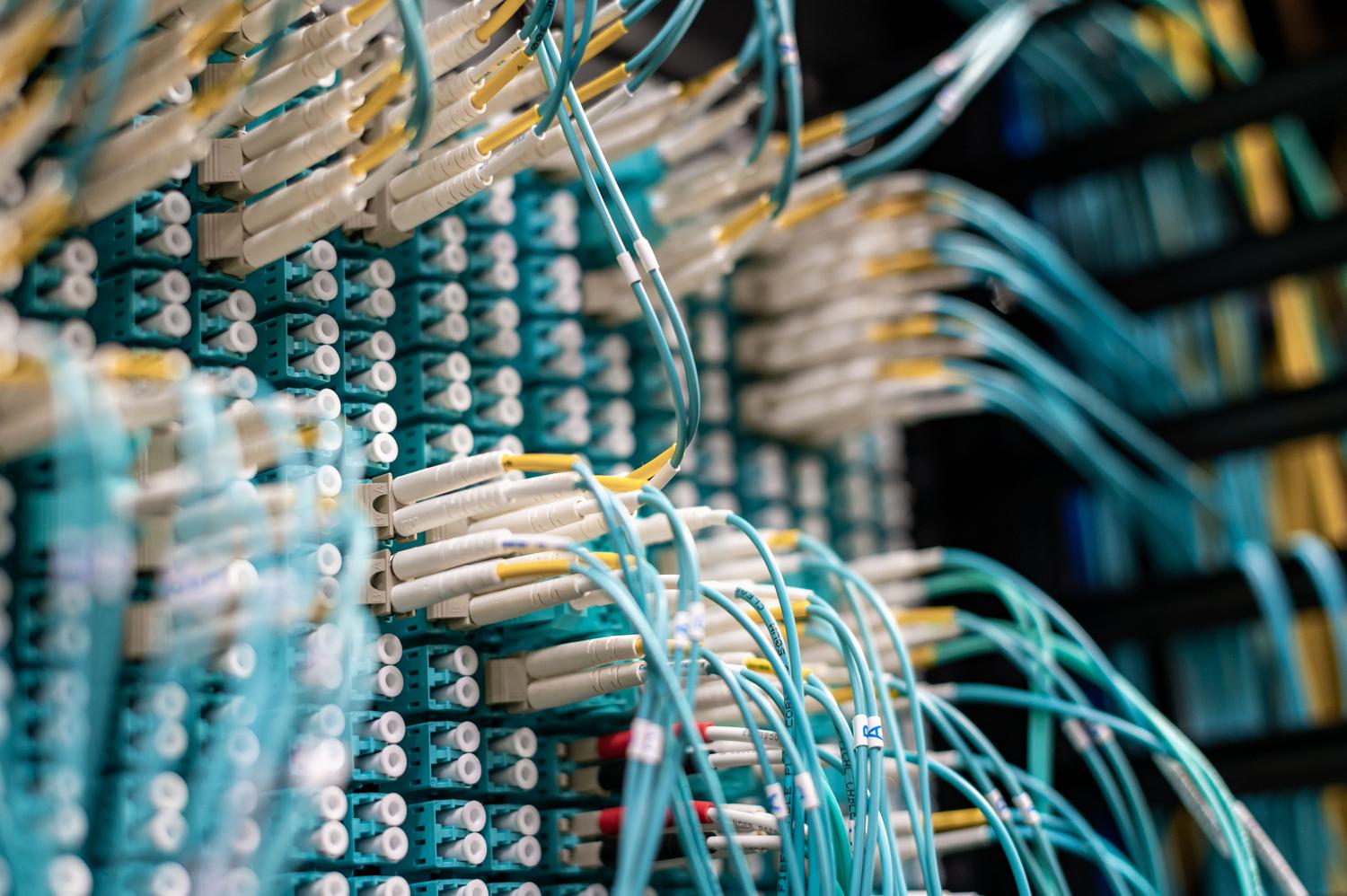

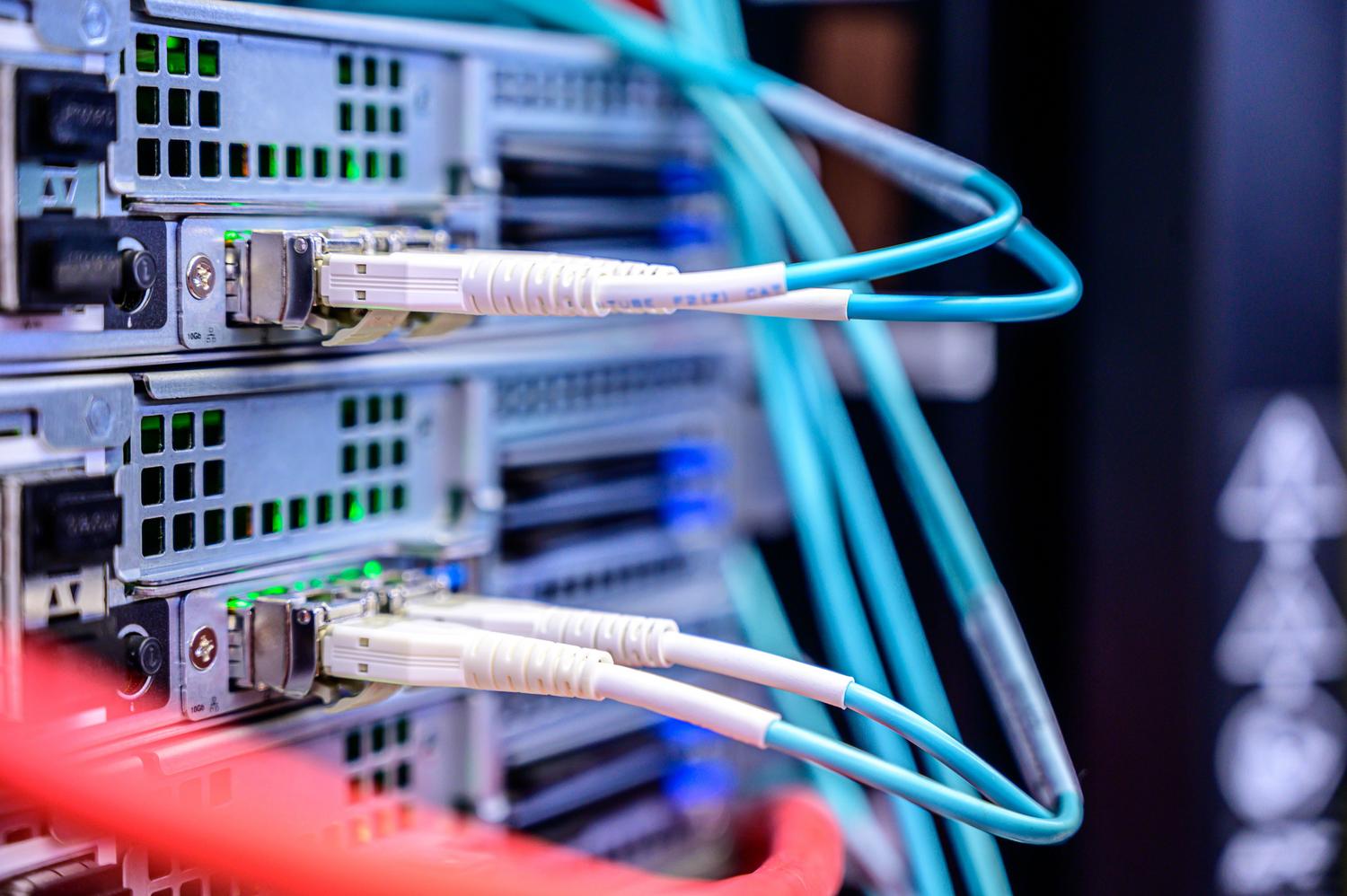

Por su parte, el diagrama físico es el mapa real de los cables, donde el cableado estructurado de redes es fundamental. Aquí detallamos dónde está cada rack, qué puerto de fibra se usa, los paneles de conexión y la ubicación exacta de los servidores. Es la herramienta indispensable para el técnico que tiene que ir al centro de datos a cambiar un cable o instalar un nuevo equipo.
Implementaciones Modernas y la Nube
Hoy en día, gran parte de la arquitectura de red se ha trasladado a la nube, como ocurre con Azure. Aquí ya no hablamos de cables físicos, sino de redes virtuales (VNet), DNS gestionados y puertas de enlace NAT. Azure ofrece servicios como Azure Bastion para conexiones seguras sin IPs públicas o Traffic Manager para repartir la carga a nivel global.
En estos entornos, se aplican marcos como el Well-Architected Framework, que busca la excelencia en costes y rendimiento. Se utilizan topologías como el modelo hub and spoke (cubo y radios), donde un nodo central gestiona la seguridad y la conectividad hacia el resto de las redes virtuales, optimizando así la gestión y el control de acceso.
Análisis de Componentes y Optimización
Para que una arquitectura sea realmente profesional, debe analizarse mediante el estudio de sus relaciones internas: dependencias, restricciones y compensaciones (trade-offs). Por ejemplo, aumentar la seguridad mediante múltiples capas de cifrado puede impactar negativamente en el rendimiento (latencia), y ahí es donde el arquitecto debe decidir qué es más prioritario.
El desarrollo de una arquitectura de referencia permite tener un estándar sobre el cual construir. Este proceso incluye definir el direccionamiento (IPv4, IPv6, NAT), el enrutamiento (IGP, EGP) y la gestión de red mediante modelos como FCAPS. Al final, el objetivo es crear un ecosistema donde el rendimiento y la disponibilidad estén garantizados, independientemente de si la red es una simple LAN o una compleja infraestructura de computación distribuida.
La creación de una infraestructura de comunicaciones exitosa depende de un equilibrio milimétrico entre la elección de la topología adecuada, la correcta estratificación de sus capas y la implementación de medidas de seguridad y escalabilidad. Ya sea mediante el despliegue de hardware físico en un centro de datos o la configuración de redes virtuales en la nube, la clave reside en pasar de una visión global y arquitectónica a un diseño detallado que minimice los fallos y optimice el flujo de datos para los usuarios finales.
