- Análisis detallado de los diversos tipos de engranajes y su aplicación técnica en la fabricación aditiva.
- Comparativa entre los materiales industriales especializados como iglidur® y los procesos de impresión FDM y SLS.
- Ventajas competitivas de la impresión 3D frente al moldeo por inyección en la creación de prototipos y piezas de recambio.

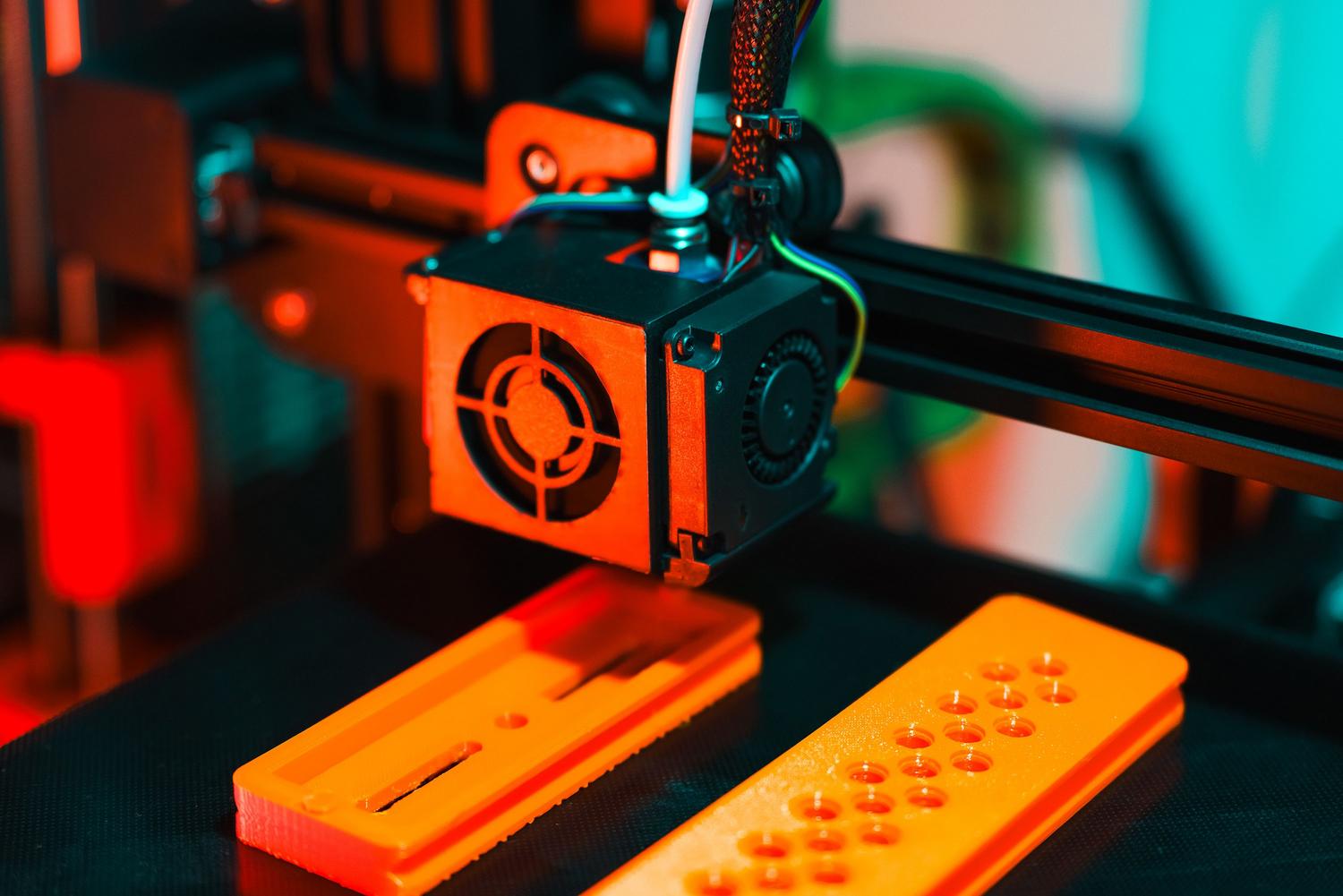

Si alguna vez te has planteado darle una segunda vida a una máquina vieja o has visto que una pieza de plástico de tu coche ha pasado a mejor vida, sabrás que encontrar el repuesto exacto puede ser un auténtico quebradero de cabeza. Aquí es donde entra en juego la fabricación aditiva, que nos permite imprimir repuestos de electrodomésticos y maquinaria en 3D para crear piezas mecánicas a medida sin tener que tirar todo el aparato solo porque un piñón diminuto se haya roto.
Aunque a simple vista parezca que solo hay que darle a «imprimir», la realidad es que diseñar engranajes que funcionen de verdad tiene su miga. No se trata solo de dibujar dientes, sino de entender conceptos como el módulo y las holguras para que las piezas no se atasquen y aguanten el trote del día a día. Vamos a analizar a fondo cómo pasar de una idea en el ordenador a una pieza física que mueva el mundo.
Conceptos básicos y anatomía de un engranaje
Para que dos ruedas dentadas transmitan fuerza y movimiento correctamente, deben compartir ciertos parámetros. La parte fundamental es la corona de la rueda, que es donde residen los dientes. Para entender cómo encajan, debemos fijarnos en la circunferencia primitiva, que es el punto exacto donde ocurre el contacto entre las dos piezas. Además, existen la circunferencia exterior e interior, que definen la cresta y el valle de cada diente.
Otro dato clave es el paso circular, que básicamente es la distancia medida desde un punto de un diente hasta el mismo punto del siguiente. Cuando diseñamos, también debemos optimizar el cuerpo del engranaje, usando brazos o tabiques para reducir la inercia y aligerar el peso general de la pieza sin comprometer su estabilidad estructural.

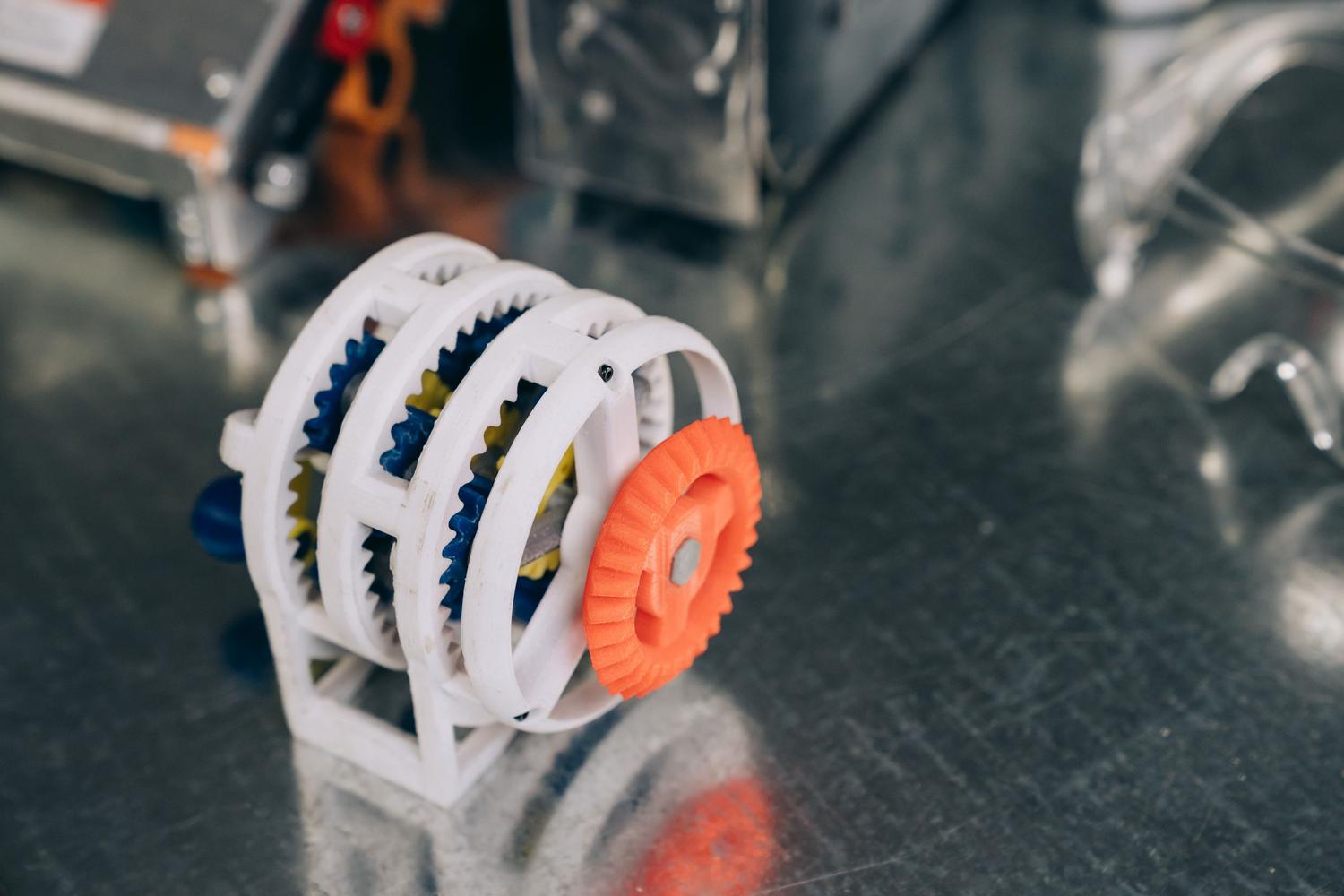

Variedades de engranajes según su aplicación
Dependiendo de qué queremos mover y en qué dirección, elegiremos un tipo de mecanismo diferente. Los más habituales son los cilíndricos rectos, ideales para ejes paralelos y reducciones de velocidad considerables a ritmos moderados. Si buscamos algo más fluido y silencioso, los cilíndricos helicoidales son la mejor opción, ya que sus dientes inclinados permiten soportar potencias mayores con una rodada mucho más suave.
- Engranajes Cónicos: Se utilizan cuando los ejes están perpendiculares (a 90 grados). Pueden ser de dientes rectos o helicoidales según la velocidad y carga que deban soportar.
- Sistemas Planetarios o Epicicloidales: Constan de un engranaje central llamado «Sol» rodeado de «planetas». Según si el anillo exterior está fijo o se mueve, podemos variar la velocidad de salida o incluso invertir el sentido del giro.
- Tornillo Sin Fin y Cremalleras: El primero es perfecto para evitar vibraciones y mantener una velocidad constante, mientras que la cremallera es la herramienta estrella para convertir el giro en movimiento lineal.
Materiales industriales y tecnologías de impresión
No todos los plásticos sirven para transmitir potencia. Mientras que el FDM es genial para prototipos rápidos, la tecnología SLS (Sinterizado Selectivo por Láser) ofrece una libertad de diseño superior y una resistencia mecánica mucho más alta. En el ámbito profesional, destacan los materiales de la familia iglidur®, diseñados específicamente para reducir el desgaste gracias a sus propiedades tribológicas.
Por ejemplo, el material iglidur I3 es la elección lógica para engranajes rectos y cónicos debido a su alta resistencia, mientras que el I6 es el rey de los engranajes helicoidales por sus capacidades de deslizamiento. Para entornos donde la electricidad estática es un problema, el iglidur I8-ESD es el indicado. Una ventaja brutal de estos polímeros es que no requieren lubricación externa, ya que llevan lubricantes sólidos integrados en su propia estructura.
Impresión 3D vs. Moldeo por Inyección

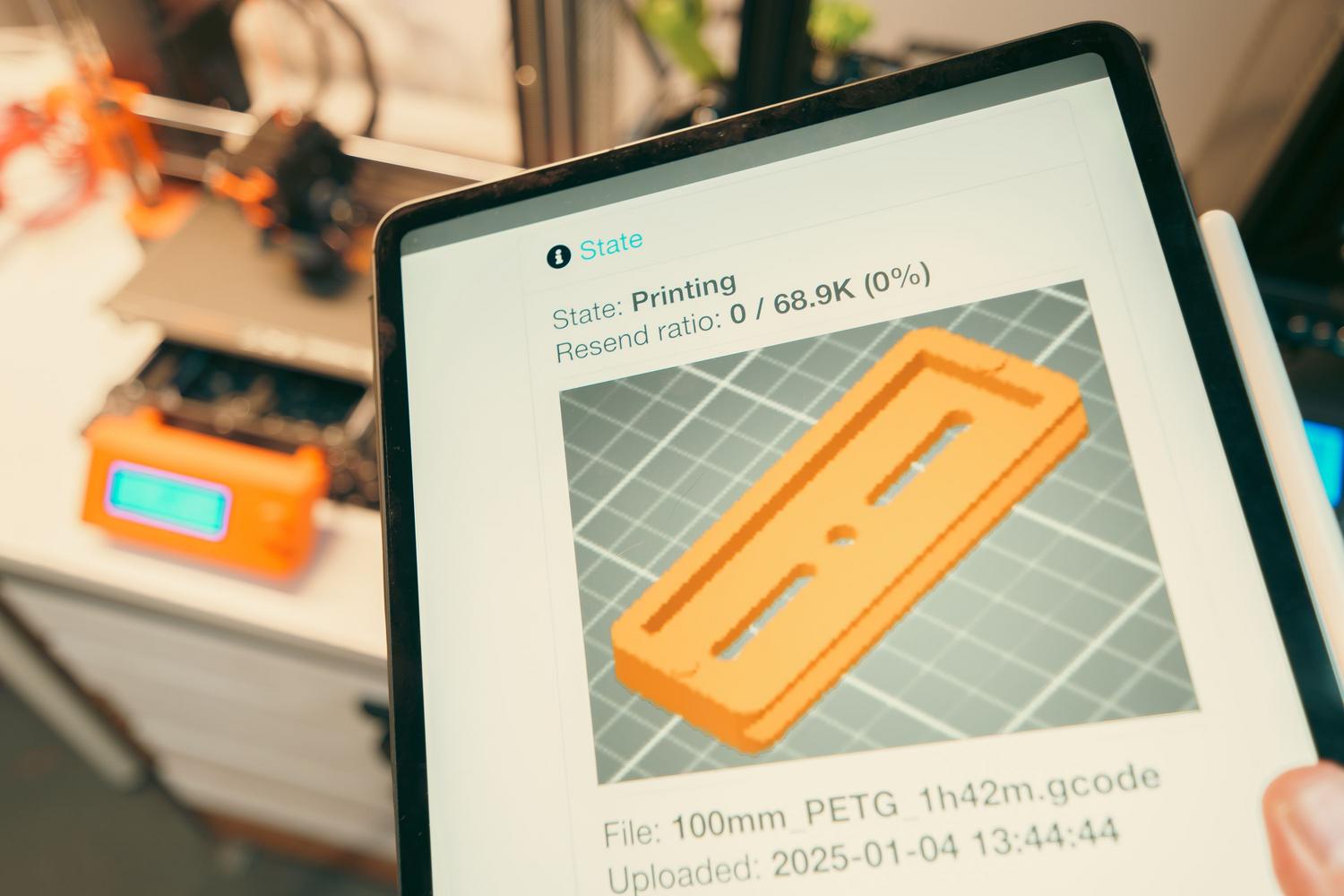

Existe un debate eterno sobre qué método es mejor. La regla de oro es la cantidad: si necesitas 10.000 piezas idénticas, el moldeo por inyección es imbatible en coste. Sin embargo, la impresión 3D es la ganadora absoluta para series cortas, prototipos o piezas únicas. Permite ajustar el modelo CAD sobre la marcha y obtener el componente final en cuestión de horas, evitando los largos plazos de entrega de la industria tradicional.
Hemos visto casos reales donde esta tecnología ha salvado el día, desde equipos de Formula Student que crearon piñones para transmisiones de carreras en menos de 72 horas, hasta la restauración de velocímetros en coches clásicos de los años 20 donde los repuestos ya no existen. Incluso en servicios críticos, como los camiones de bomberos, se han sustituido engranajes de servomotores costosos por versiones impresas en 3D que soportan cargas elevadas de forma eficiente.
Consejos prácticos para el diseño y la fabricación
Si te lanzas a diseñar tus propios engranajes, ten cuidado con las tolerancias. En la impresión 3D, especialmente en FDM, las piezas tienden a expandirse un poco. Por eso, es vital dejar una holgura técnica; es decir, que el espacio entre dientes sea ligeramente más amplio que el diente mismo para evitar que la pieza se bloquee.
Para quienes no dominan el diseño desde cero, existen herramientas y modelos 3D descargables que sirven de base, aunque lo ideal es aprender a manejar software como Solidworks para ajustar los módulos con precisión. Recuerda que la clave del éxito reside en equilibrar el material elegido con las exigencias de fricción y carga de tu proyecto.
La capacidad de fabricar componentes mecánicos personalizados mediante polímeros avanzados y sinterizado láser ha democratizado el mantenimiento industrial y la restauración. Desde la elección del material adecuado para evitar el desgaste hasta la gestión de las holguras en el diseño, la impresión 3D permite optimizar costes y tiempos, ofreciendo soluciones robustas que sustituyen con éxito a los componentes metálicos o inyectados en aplicaciones muy diversas.
