Cuando se habla de procesadores Ryzen y de su rendimiento real en juegos y aplicaciones, una de las piezas clave que más dudas genera es cómo influye Infinity Fabric en la memoria RAM y en el comportamiento global del sistema. No son pocas las personas que se encuentran con límites raros al subir frecuencias, inestabilidades difíciles de reproducir o caídas de rendimiento al aumentar la capacidad de la RAM, y casi siempre el meollo del asunto está en la relación entre la arquitectura Zen, el bus Infinity Fabric y el controlador de memoria integrado.

Aunque a primera vista parezca solo una cuestión de “poner la RAM a más MHz y listo”, la realidad es bastante más rica. La capacidad total instalada, el número de módulos, si son de rango único o doble, la calidad del silicio de la CPU y hasta la placa base se combinan para definir hasta dónde puedes llegar sin sacrificar estabilidad. Entender ese juego de equilibrios ayuda tanto a ajustar un PC nuevo como a exprimir un equipo Ryzen que ya tengas sin volverte loco con pantallazos negros y reinicios fantasma.

Qué es Infinity Fabric y por qué manda tanto en Ryzen

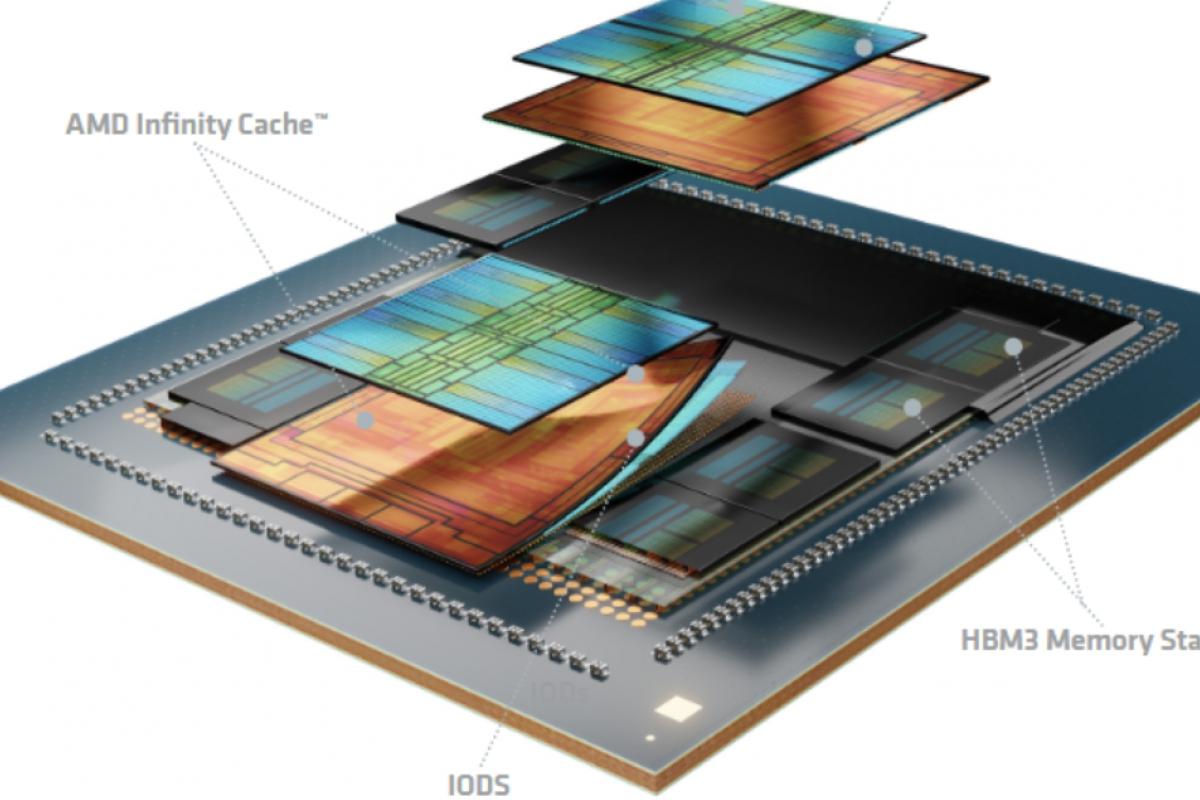

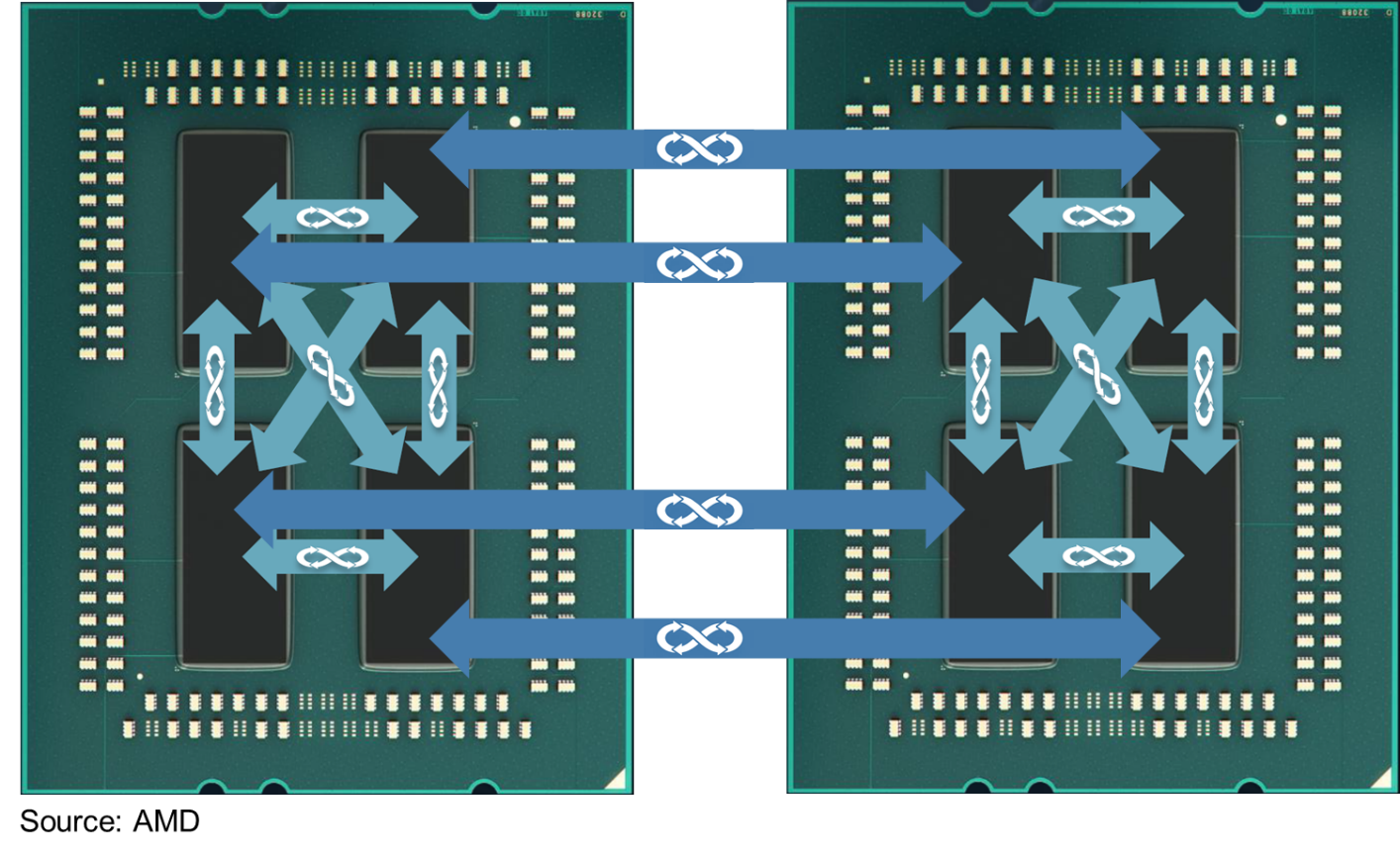

En los procesadores Ryzen, AMD utiliza una interconexión propia llamada Infinity Fabric como “autopista interna” para comunicar los distintos bloques del chip. No es solo un bus más: es el sistema que enlaza los CCD (chiplets de núcleos), el IOD (chip de E/S), la controladora de memoria, el PCIe y otros componentes internos. Su frecuencia y su estabilidad condicionan directamente el rendimiento y la latencia del sistema.

En las primeras generaciones de Ryzen (Zen y Zen+), la frecuencia de Infinity Fabric (habitualmente referida como FCLK) estaba muy ligada a la frecuencia efectiva de la memoria RAM. En la práctica, funcionaban de forma síncrona: si ponías la RAM a 3200 MHz (DDR, 1600 MHz reales), Infinity Fabric trabajaba a 1600 MHz. Este “acople” hacía que cualquier mejora en la memoria se reflejara también en un aumento de velocidad de la propia IF, reduciendo latencias entre núcleos y mejorando los FPS en muchos juegos.

Con Zen 2 y Zen 3 la cosa se refinó, permitiendo usar modos asíncronos (FCLK distinto a MCLK) a partir de ciertos umbrales, pero la idea base se mantiene: la estabilidad de Infinity Fabric es fundamental para que el equipo sea sólido. Si fuerzas demasiado esta parte, aunque la RAM parezca estable en benchmarks, puedes encontrarte con bloqueos esporádicos, cuelgues en escritorio o reinicios en frío que no son fáciles de relacionar con ningún ajuste concreto.

Para complicar aún más el panorama, el funcionamiento de IF está ligado al voltaje del SoC y a otros parámetros finos de la plataforma. Eso significa que no basta con subir la frecuencia y ya está; hay que mimar el conjunto de voltajes y ajustes asociados, especialmente cuando te mueves por encima de los valores considerados “dulces” para cada generación.

En la práctica, esto se traduce en una especie de techo individual para cada CPU: hay unidades que llegan cómodas a 1900 MHz de FCLK y otras que van justas a 1800-1867 MHz, incluso dentro del mismo modelo como un Ryzen 7 3800X. Esa variación entra de lleno en el terreno de la “lotería del silicio”.

Cómo influye la arquitectura Zen en la memoria y en Infinity Fabric

Desde el primer Ryzen, AMD integró el controlador de memoria en el propio procesador, haciendo que la capacidad máxima, las frecuencias soportadas y el comportamiento con distintos módulos dependan directamente de la arquitectura Zen y de sus revisiones (Zen, Zen+, Zen 2, Zen 3…). Con cada generación, el soporte de RAM ha ido mejorando: más frecuencias oficiales, mejor estabilidad y menos problemas de compatibilidad.

Los primeros Ryzen (Zen 1) eran especialmente tiquismiquis con según qué módulos y perfiles XMP. Era relativamente frecuente que un kit anunciado a 3200 MHz acabase funcionando a 2933 o 3000 para no perder estabilidad, sobre todo con placas básicas o con BIOS poco maduras. Con Zen+ se trabajó mucho el microcódigo AGESA, afinando el entrenamiento de memoria y permitiendo que más kits alcanzaran sus especificaciones sin sudar.

Zen 2 dio otro salto, mejorando tanto el IOD como la gestión de Infinity Fabric, lo que se tradujo en una mayor facilidad para alcanzar frecuencias de RAM de 3600 MHz con FCLK a 1800 MHz. Ese combo 3600/1800 se convirtió de facto en el “punto dulce” para muchos usuarios, con un equilibrio muy bueno entre latencias y estabilidad. Zen 3 continuó por esa línea, incluso permitiendo a algunas CPUs ir algo más allá en FCLK.

En todos los casos, el comportamiento final no depende solo de “qué genera tu procesador” sino también de cómo se relacionan entre sí la frecuencia de la memoria, la de Infinity Fabric (FCLK) y la del propio controlador de memoria (UCLK). Cuando todo va sincronizado, latencias bajas y rendimiento alto; cuando hay desajustes, las latencias se disparan y el beneficio de subir MHz de RAM se reduce o incluso se vuelve contraproducente.

Por eso, cuando se habla de soporte de memoria “mejorado” en una nueva generación de Ryzen, en realidad se está hablando de un conjunto de cambios: controlador más robusto, Infinity Fabric más capaz y algoritmos de entrenamiento de memoria más inteligentes integrados en AGESA.

Un efecto colateral muy visible es que, a medida que avanzan las generaciones, la lista de memorias problemáticas o que requieren ajustes manuales se va reduciendo, y es más probable que simplemente actives el perfil DOCP/XMP y el PC arranque sin dramas.

Capacidad, número de módulos y rangos: por qué afecta tanto a las frecuencias

A la hora de elegir RAM para un Ryzen, no solo importa la velocidad que marca la caja. La capacidad total, el número de sticks instalados y si cada módulo es de rango único (SR) o de rango doble (DR) influyen muchísimo en lo que la controladora es capaz de manejar a la vez sin tener que bajar el listón en frecuencia o relajar latencias.

Cuando se dice que al pasar de 2×8 GB a 2×16 GB o a 4×16 GB es probable que tengas que bajar un escalón en la frecuencia máxima estable o aflojar tiempos, se está resumiendo una realidad eléctrica: cuantos más chips y más carga pones sobre las líneas de memoria, más complicado es para el controlador mantener una señal limpia a altas velocidades.

Los módulos de rango dual añaden un matiz interesante. Un módulo DR tiene, de forma muy simplificada, dos “bloques lógicos” de memoria conectados a la misma controladora. Eso incrementa la carga sobre la señal, sí, pero también puede aportar beneficios de rendimiento gracias a un mejor aprovechamiento de la paralelización interna, especialmente en algunos escenarios de trabajo intensivo.

El problema es que, al sumar más rangos (por ejemplo, cuatro módulos DR), el controlador de memoria se ve obligado a trabajar más duro para mantener la integridad de la señal a altas frecuencias. A menudo, la solución práctica es recortar la frecuencia efectiva de la RAM para asegurar que todo se mantenga estable. De ahí que AMD limite de forma oficial las frecuencias soportadas para distintas combinaciones de módulos en las fichas técnicas de cada CPU.

Por eso, muchas veces es mejor montar 2×16 GB DR bien afinados que 4×8 GB SR al límite, especialmente si buscas un equilibrio entre capacidad, rendimiento y facilidad de configuración. No siempre más módulos implican más rendimiento; a menudo implican más trabajo para la controladora y más probabilidad de toparse con el muro de estabilidad de Infinity Fabric.

La lotería del silicio, el controlador de memoria y el papel de la placa base

Uno de los comentarios más habituales entre usuarios de Ryzen es que “dependes de la calidad del silicio de tu CPU para saber hasta dónde llegarás en FCLK y en RAM”. Y es cierto: aunque existan unos rangos orientativos, cada chip se fabrica con ligeras variaciones que afectan a su margen de funcionamiento estable, tanto en frecuencia de núcleos como en controller de memoria e Infinity Fabric.

En la práctica, esto se traduce en que un Ryzen 7 3800X puede aguantar FCLK 1900 MHz sin pestañear, mientras que otro, aparentemente idéntico, no es capaz de arrancar estable por encima de 1867 MHz ni toqueteando medio BIOS. Esa diferencia no suele poder “forzarse” exclusivamente a base de voltaje; llega un punto en el que simplemente has encontrado el techo físico del chip.

Frente a la idea de que “la RAM apenas consume, así que la placa da igual”, conviene recordar que la estabilidad de Infinity Fabric y del controlador de memoria está íntimamente ligada a cómo se gestionan los voltajes de SoC, VDDG y otros dominios relacionados. Una placa base con calibración de línea (LLC) mal ajustada o con caídas de voltaje pronunciadas puede ser el motivo de esos reinicios en frío que no aparecen en las pruebas de estrés clásicas.

Además, las sucesivas versiones de AGESA que van lanzando los fabricantes de placas van corrigiendo comportamientos, puliendo el entrenamiento de memoria e introduciendo nuevos parámetros que permiten ajustar todavía mejor la relación entre FCLK, UCLK y MCLK. Es común ver que, tras una gran actualización de BIOS, un equipo sea capaz de arrancar perfiles XMP que antes daban error, o que deje de tener microcuelgues asociados a ciertos escenarios de carga.

Desde el lado práctico, todo esto se traduce en que, a la hora de planificar un montaje Ryzen orientado a sacar jugo a Infinity Fabric y la RAM, no conviene racanear en la placa base si quieres jugar con frecuencias elevadas o con mucha capacidad de memoria. Una buena B550 o X570 bien diseñada puede marcar la diferencia entre tener que conformarte con 3200 MHz y poder disfrutar de 3600-3800 MHz con FCLK estable.

Overclock de Infinity Fabric y RAM: voltajes, límites y síntomas de inestabilidad

Cuando se entra en el terreno del overclock de IF y RAM, la teoría se convierte en práctica bastante rápido. Un caso típico es el de una CPU como el Ryzen 7 3800X que no arranca con FCLK 1900 MHz bajo ningún ajuste y que solo es viable a 1867 MHz, pero incluso ahí aparecen, de forma muy esporádica, fallos completos de sistema: pantalla negra y reinicio en frío, sin pantallazo azul ni errores claros en el visor de eventos.

En situaciones así, las pruebas de estrés clásicas (memtest, Prime95, Linpack, etc.) pueden pasar horas sin reportar un solo fallo, mientras que el equipo se cuelga una vez cada varios días en usos cotidianos. Esa combinación suele ser un indicio de que Infinity Fabric o la relación FCLK/MCLK/UCLK está al límite, aunque la RAM por sí misma parezca estable en test sintéticos.

Los ajustes de voltaje más habituales para estabilizar esta parte de la plataforma Ryzen incluyen el voltaje SoC y el voltaje VDDG. El primero alimenta el complejo de E/S, mientras que el segundo está muy relacionado con las señales del bus Infinity Fabric. Es bastante frecuente que, al subir VDDG para intentar estabilizar un FCLK alto, haya que aumentar a la vez el SoC para mantener un margen seguro.

Sin embargo, hay que tener claro que más voltaje no siempre significa más estabilidad; existe un rango razonable recomendado para SoC (por ejemplo, alrededor de 1,05-1,1 V en muchos Zen 2) y para VDDG, y superarlo alegremente puede provocar el efecto contrario o, a largo plazo, degradar el silicio. De ahí la importancia de ir tanteando valores de forma gradual y anotando cada cambio.

Un paso sensato cuando sospechas que el FCLK está demasiado alto es bajar un poco la frecuencia, por ejemplo de 1867 a 1833 MHz, manteniendo todo lo demás igual, y observar si los fallos aleatorios desaparecen. Si el equipo deja de dar reinicios fantasma durante semanas con solo ese ajuste, es muy probable que hubieras alcanzado el techo real de Infinity Fabric para tu unidad de CPU.

Otro aspecto que puede ayudar es jugar con la calibración de la línea del SoC (SoC LLC). Una calibración demasiado agresiva puede hacer que el voltaje se dispare bajo carga, mientras que una demasiado suave puede provocar caídas que desestabilicen IF en momentos concretos. Ajustar este parámetro a un nivel intermedio, que reduzca el vdroop sin generar picos innecesarios, suele ser un buen punto de partida.

Más allá de los voltajes principales, las revisiones recientes de AGESA han añadido parámetros adicionales para afinar el comportamiento del bus y el entrenamiento de memoria. Aunque cada BIOS los pueda nombrar de forma distinta, la idea es dar al usuario avanzado más control sobre la forma en que la plataforma negocia las frecuencias de arranque, los tiempos secundarios y el propio FCLK. No es imprescindible tocarlos para la mayoría, pero pueden marcar la diferencia cuando se busca la máxima frecuencia estable sin errores escondidos.

En conjunto, toda esta capa de ajustes hace que el overclock de Infinity Fabric y RAM no sea simplemente “subir un multiplicador”, sino una tarea de equilibrio entre frecuencia, voltajes razonables, calidad del silicio y capacidad total de memoria instalada. Y, como siempre, documentar con cuidado las pruebas (por ejemplo, con logs de HWinfo) ayuda mucho a identificar patrones cuando aparece un fallo aislado.

Al final, entender cómo se relacionan la arquitectura Zen, Infinity Fabric, la controladora de memoria y la placa base permite tomar decisiones más sensatas al configurar un equipo Ryzen: elegir bien la combinación de capacidad y número de módulos, apuntar a las frecuencias de RAM e IF donde la mayoría de CPUs se sienten cómodas, y ajustar solo lo justo los voltajes clave. Quien se toma el tiempo de comprender estos detalles suele disfrutar de un PC más rápido, más estable y con menos quebraderos de cabeza que quien simplemente intenta exprimir MHz a ciegas.
