- Microkanaaltechnologie optimaliseert de warmteoverdracht door een drastisch vergroot contactoppervlak in een kleiner volume.
- De toepassingen variëren van industriële airconditioning en HVAC tot interne koeling van halfgeleiders en datacenters.
- Het biedt belangrijke voordelen zoals een lager koelmiddelverbruik, een lager constructiegewicht en een superieure corrosiebestendigheid.
Heb je je ooit afgevraagd hoe moderne machines steeds krachtiger kunnen worden en tegelijkertijd minder ruimte innemen? Het antwoord ligt vaak in hun warmtebeheer. Microkanaalkoeling heeft de traditionele methoden op zijn kop gezet en biedt een aanzienlijke sprong voorwaarts in energie-efficiëntie en het ontwerp van koelsystemen, waarmee verouderde en ontoereikende methoden achter zich worden gelaten.
In feite hebben we het over een evolutie waarbij de techniek erin is geslaagd de kanalen waardoor de vloeistof stroomt te miniaturiseren, waardoor warmteoverdracht veel sneller en efficiënter verloopt. Het gaat niet langer alleen om het blazen van lucht met een ventilator, maar om het optimaliseren van elke millimeter oppervlakte , zodat de warmte vrijwel direct verdampt – iets wat essentieel is voor alles, van industriële airconditioning tot de chip van een geavanceerde computer.
Wat is microkanaaltechnologie precies?
Om dit goed te begrijpen, moeten we eerst kijken naar klassieke lamellen- en buiswarmtewisselaars. In die systemen stroomde het koelmiddel door koperen buizen en de lucht door aluminium lamellen. Het probleem was dat er veel contactweerstand was en de ruimte niet optimaal werd benut. Microkanaalwarmtewisselaars (MCHE's) veranderen de spelregels door platte buizen te gebruiken die intern zijn verdeeld in kleine kanaaltjes, waardoor het warmteoverdrachtsoppervlak in een veel kleinere ruimte wordt vermenigvuldigd.
In deze units komt het koelmiddel via een verdeelstuk binnen, stroomt door microkanalen en verlaat het systeem via een ander verdeelstuk. Het meest ingenieuze kenmerk zijn de interne schotten die ervoor zorgen dat de vloeistof meerdere keren door de buizen circuleert , waardoor de verblijftijd wordt verlengd en de warmte veel efficiënter naar de koelvinnen wordt overgedragen en vervolgens aan de atmosfeer wordt afgegeven. Bovendien zijn de zwakke punten van oudere systemen geëlimineerd doordat ze zijn vervaardigd met corrosiebestendige lasvloeistoffen en aluminiumlegeringen.
Concurrentievoordelen ten opzichte van traditionele systemen
Als we MCHE-systemen vergelijken met buis- en lamellensystemen, is het verschil opvallend. Om te beginnen zijn ze 20% tot 40% energiezuiniger. Ze verbruiken niet alleen minder energie, maar maken ook een reductie van de koelmiddelhoeveelheid tot wel 50% mogelijk. Dat is fantastisch nieuws voor zowel uw portemonnee als het milieu, omdat uw CO2-uitstoot daardoor wordt verminderd.

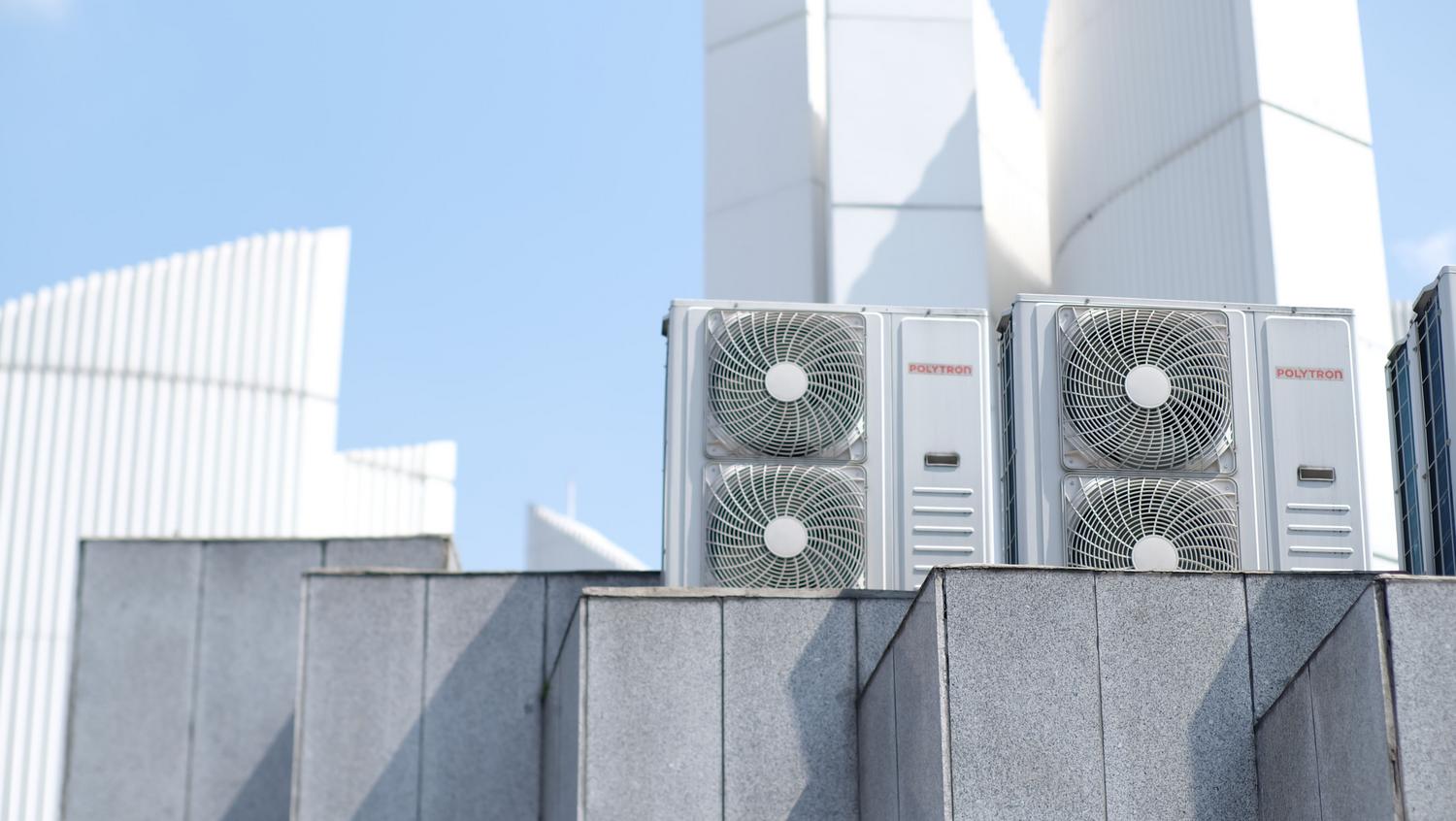

- Gewichts- en volumevermindering: Deze units wegen tot wel 60% minder dan traditionele exemplaren, wat de installatie op daken of in ruimtes met beperkte afmetingen aanzienlijk vereenvoudigt.
- Corrosieweerstand: Aluminium is van nature sterker, en met een hoogwaardige coating is de duurzaamheid simpelweg ongeëvenaard.
- Verbeterde luchtstroom: Dankzij het gebruik van lamellen wordt turbulentie verminderd en een veel hogere warmteoverdrachtscoëfficiëntZe verminderen ook het geluid, omdat er kleinere ventilatoren gebruikt kunnen worden.
Het is echter niet allemaal goed nieuws. Het is belangrijk om te onthouden dat condensbeheer een cruciaal probleem kan zijn, aangezien een slecht ontworpen systeem de luchtstroom kan blokkeren. Bovendien kan een ontwerpfout in de productie, gezien de complexiteit van deze systemen, ervoor zorgen dat het koelmiddel niet goed kan stromen, waardoor de voordelen ervan teniet worden gedaan.
Industriële en hightech toepassingen
Deze technologie is niet beperkt tot koelinstallaties. In de wereld van vermogenselektronica, waar we te maken hebben met krachtige lasers en RF-modules, is microkanaalkoeling de enige manier om te voorkomen dat componenten smelten. Dit houdt in dat er gebruik wordt gemaakt van koperen of keramische substraten met microkanaaltjes waardoor gedemineraliseerd water of glycol circuleert, waardoor honderden watt per vierkante centimeter wordt afgevoerd.

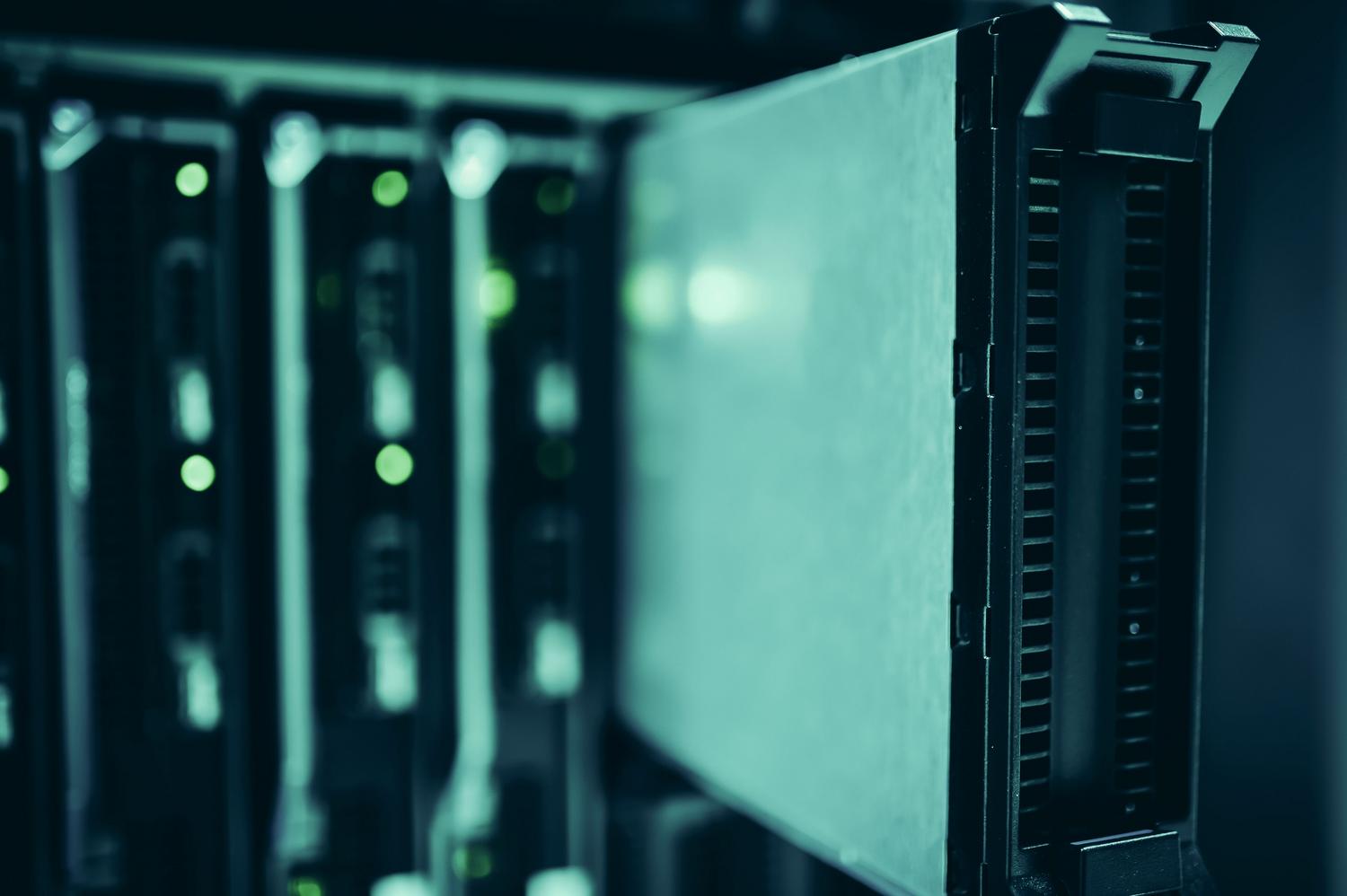

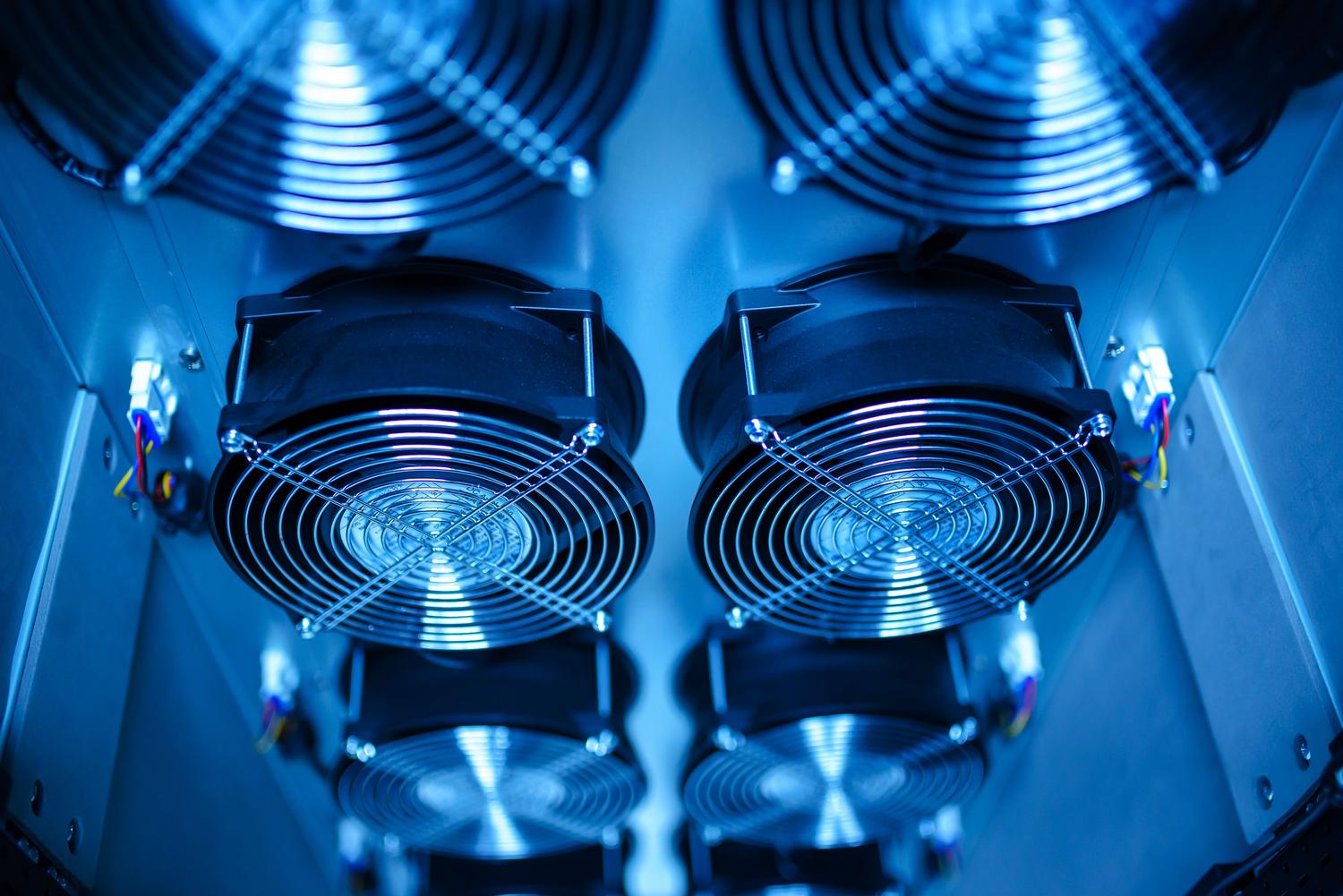

In de datacentersector zijn microkanaal-luchtkoelers essentiële componenten voor de koeling van alles, van serverracks tot vloeistofkoelingssystemen. Ze zijn ideaal voor gesloten en schone omgevingen, omdat ze nauwkeurige temperatuurregeling mogelijk maken dankzij EC-ventilatoren die hun snelheid aanpassen aan de werkelijke warmtebelasting, waardoor het energieverbruik wordt geoptimaliseerd.
Baanbrekend: geïntegreerde halfgeleiderkoeling
Als we het bovenstaande al indrukwekkend vonden, zijn Zwitserse onderzoekers nog een stap verder gegaan door chips te ontwikkelen die geen externe koeling nodig hebben. Ze zijn erin geslaagd microtubuli rechtstreeks in het halfgeleidermateriaal te integreren . In plaats van de chip van buitenaf te koelen, stroomt de koelvloeistof direct langs de transistor.
Dit systeem is een waar technisch wonder, in staat om meer dan 1,7 kW warmte per vierkante centimeter af te voeren met een minimaal energieverbruik. Doordat er geen externe koelplaten nodig zijn, is het proces economischer en maakt het veel compactere ontwerpen mogelijk , wat de weg vrijmaakt voor een nieuw tijdperk van koel draaiende supercomputers en mobiele apparaten.
Duurzaamheid en intelligente besturing
De huidige trend gaat richting het gebruik van natuurlijke koudemiddelen, zoals ammoniak (R-717) of propaan (R-290), die een vrijwel nul impact op het milieu hebben. Door deze vloeistoffen te combineren met een microkanaalontwerp en een digitaal besturingssysteem gebaseerd op PLC's en frequentieomvormers, verkrijgen we machines die niet alleen reageren op, maar ook anticiperen op de koelbehoefte van de installatie.
Van de voedingsmiddelen- en farmaceutische industrie tot de koelketenlogistiek: de sleutel ligt in de modulatie. Moderne systemen kunnen werken binnen een bereik van 25% tot 100% van hun capaciteit, waardoor de energiepieken die gepaard gaan met traditionele aan/uit-cycli worden vermeden. Dit, in combinatie met de eenvoudige integratie met gebouwbeheersystemen (BMS), maakt microkanaaltechnologie de slimste keuze voor elke infrastructuur die zowel winstgevendheid als milieuvriendelijkheid nastreeft.
De overgang naar microkanalen vertegenwoordigt een paradigmaverschuiving waarbij miniaturisatie en materiaalkunde ongekende thermische prestaties mogelijk maken. Of het nu gaat om de implementatie van aluminium condensatoren in grote industriële installaties of de integratie van stroomkanalen in het hart van een microprocessor, het doel is hetzelfde: de energieoverdracht maximaliseren en tegelijkertijd de milieubelasting en operationele kosten verlagen, waardoor een technologie ontstaat die tegelijkertijd krachtiger, lichter en duurzamer is.
