Cuando montamos un PC nuevo o vamos a actualizar componentes solemos fijarnos en la caja, la gráfica o el procesador, pero hay toda una ingeniería eléctrica escondida en la placa base que muchas veces pasa completamente desapercibida. Uno de los elementos clave de esa «magia» son los VRM, responsables de que la CPU y otros componentes reciban exactamente la energía que necesitan.

Si te interesa el overclocking y la estabilidad del sistema, entender qué hace el VRM, cómo se diseña y qué problemas puede dar es fundamental. Un buen diseño de fases de alimentación puede marcar la diferencia entre un equipo sólido como una roca y uno que se cuelga, baja frecuencias de golpe o incluso termina dañando componentes caros.

Qué es un VRM y por qué es tan importante

Un VRM (Voltage Regulator Module) es, en esencia, un circuito de regulación que transforma la energía que viene de la fuente en un voltaje limpio y estable adaptado a lo que necesitan la CPU, la GPU, la RAM y otros elementos de la placa base. No es un simple cable: es un convertidor reductor que baja de los 12 V de la fuente a valores en torno a 1,1‑1,3 V en el caso de los procesadores modernos.

La placa base es probablemente el componente más complejo a nivel de circuitería, porque concentra todo lo necesario para que el sistema funcione en conjunto: CPU, tarjeta gráfica, memoria DDR4/DDR5, almacenamiento, puertos y ranuras de expansión, red, etc. Cada uno de estos elementos exige una cantidad de corriente concreta y un voltaje muy preciso, y ahí entran en juego las distintas fases de alimentación, entre ellas las del VRM dedicado al procesador.

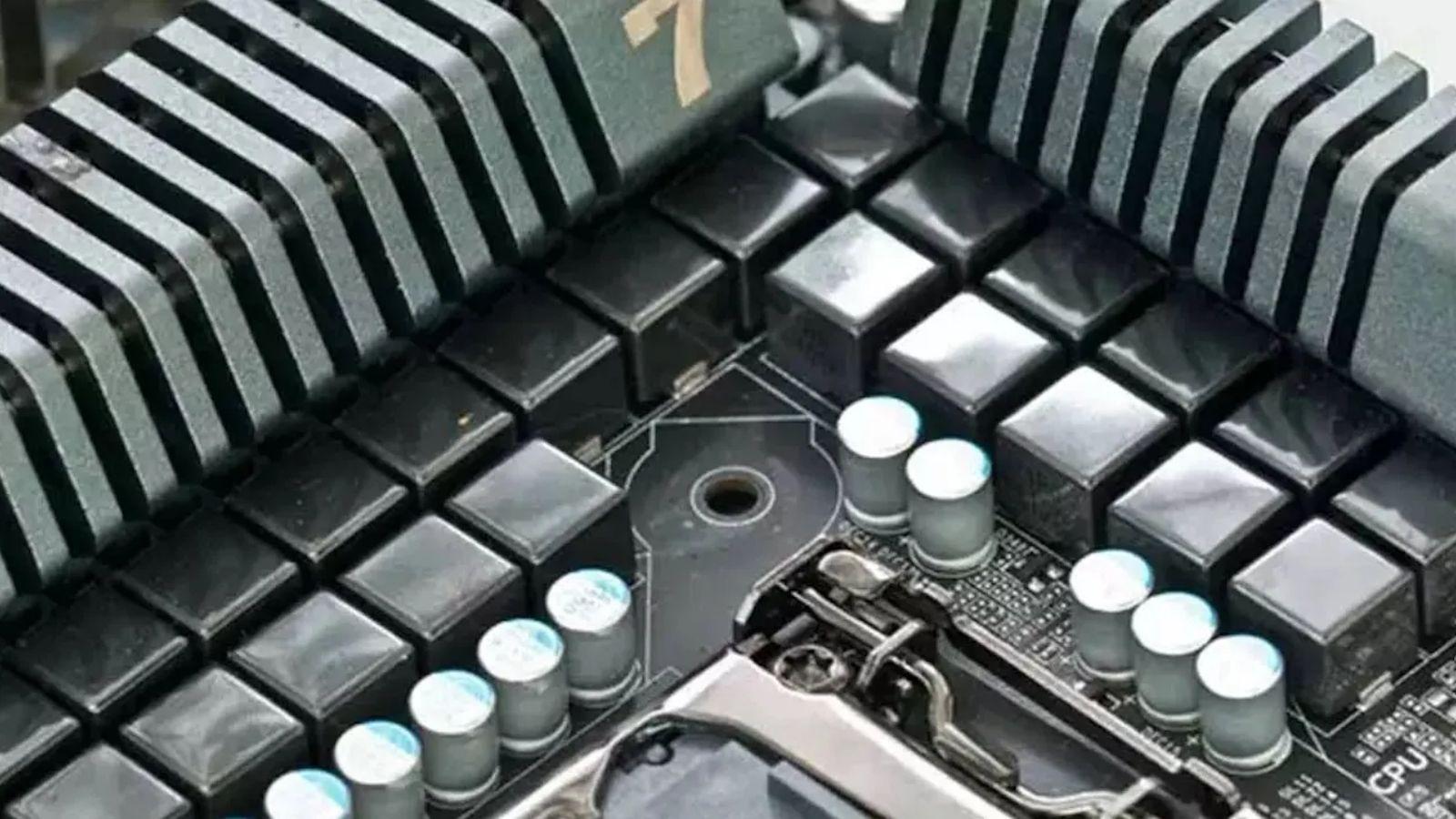

Dentro del VRM de la CPU encontramos tres piezas clave: MOSFETs, inductores (chokes) y condensadores, coordinados por un circuito integrado de control, normalmente un controlador PWM. Trabajan juntos para convertir el voltaje, filtrar el ruido eléctrico y entregar una señal lo más limpia posible, algo crítico para la estabilidad cuando el procesador está bajo carga intensa o con overclock.

Una deficiencia en estas fases de alimentación puede ocasionar una pérdida clara de rendimiento, inestabilidades y, en el peor caso, daños permanentes en el componente al que alimentan. Un suministro insuficiente hace que la CPU no rinda al nivel que debería; un exceso de tensión o picos mal controlados pueden acortar drásticamente su vida útil o directamente quemarla.

Aunque solemos pensar en VRM solo en PCs de sobremesa, este tipo de módulos reguladores están presentes en prácticamente cualquier dispositivo electrónico: portátiles, smartphones, tablets, Smart TV, consolas… Siempre con la misma misión: ofrecer una tensión y corriente de trabajo óptimas y evitar picos que puedan dañar los circuitos internos.

Fases de alimentación en la placa base y tipos de VRM

En una placa base moderna no hay un único VRM, sino varios sistemas de fases de alimentación dedicados a distintos componentes. Además del VRM principal para la CPU, suele haber fases específicas para la memoria RAM, los puertos SATA, las ranuras PCIe o los conectores M.2, entre otros. Sin embargo, el foco principal cuando hablamos de overclock suele ponerse en las fases que alimentan al procesador.

Un VRM monofásico es el modelo más simple: una única fase se encarga de toda la conversión y entrega de energía. Esto sirve para consumos reducidos, pero se queda corto para CPUs modernas de alto rendimiento, especialmente bajo carga sostenida o con frecuencias aumentadas. Por eso, las placas actuales casi siempre recurren a VRM multifásicos.

En un VRM de varias fases, cada fase entrega solo una fracción de la potencia total requerida, alternándose de forma escalonada para alimentar al procesador de manera continua. Cada fase genera una «ráfaga» de energía con forma de onda cuadrada, y la suma de todas, correctamente desfasadas, produce una señal mucho más suave y estable.

Esta distribución de trabajo permite repartir el calor y reducir el estrés eléctrico sobre cada componente del VRM. Además, mejora la eficiencia, reduce el rizado (ripple) del voltaje y ofrece una entrega de energía más consistente, algo especialmente valioso cuando el procesador se acerca a su consumo máximo.

Los fabricantes suelen publicitar sus placas con fórmulas del tipo «8 + 3» o «6 + 2», donde el primer número indica las fases para la CPU y el segundo las fases para otros subsistemas (memoria, chipset, etc.). Cuando ves cifras muy elevadas, como 12 + 1, 18 + 1 o más, es habitual que se utilicen duplicadores de fase para multiplicar el número aparente de fases sin duplicar realmente todos los componentes físicos.

Estos duplicadores permiten repartir mejor la carga que si hubiera menos fases puramente físicas, pero no son equivalentes a tener fases totalmente independientes. La mejora existe, aunque no está al nivel de un diseño con todas las fases reales, y sin embargo su coste de fabricación es menor. De ahí que se usen con frecuencia como reclamo comercial.

Marketing de fases y cómo interpretarlo

El número de fases de un VRM se ha convertido en un argumento de marketing que a menudo se utiliza de forma algo confusa. Ver una placa base anunciada como «18+2 fases» puede sonar espectacular, pero no siempre significa que todas esas fases sean reales ni que la calidad de los componentes acompañe.

En muchos casos, se emplean duplicadores para «inflar» la cifra visible, repartiéndose una fase real en dos canales de salida que se anuncian como dos fases independientes. Técnicamente se consigue un mejor reparto térmico y algo de suavizado en la entrega, pero el controlador PWM sigue gestionando menos fases físicas de las que sugiere la ficha comercial.

Este tipo de prácticas no implica necesariamente que la placa sea mala, pero sí que conviene no dejarse llevar solo por el número total de fases. Tan importante o más que la cantidad es la calidad de los MOSFETs, los chokes y, sobre todo, los condensadores, así como el tamaño y eficiencia de los disipadores de calor montados sobre el VRM.

Otro detalle a tener en cuenta es que la separación entre las fases destinadas a la CPU y las reservadas para otros elementos también afecta al comportamiento bajo carga. Una placa con muchas fases para la CPU pero muy pocas para la RAM o el SoC puede presentar limitaciones en esos otros frentes si vas a exigirle mucho al sistema en conjunto.

El problema para el usuario medio es que la información detallada sobre el diseño del VRM suele ser escasa o poco clara en las especificaciones oficiales. Por eso, a menudo hay que recurrir a análisis independientes, desmontajes y pruebas de estrés realizadas por terceros para saber realmente de qué es capaz el VRM de una placa concreta.

Relación entre VRM, rendimiento y overclocking

El objetivo del VRM es garantizar una entrega de energía limpia, predecible y eficiente. Cuando trabajas con una CPU de gama media a frecuencias de fábrica, incluso un VRM relativamente básico suele ser suficiente. El problema surge cuando decides hacer overclock o usar procesadores con consumos muy altos.

Al aumentar la frecuencia (y muchas veces el voltaje) de la CPU, el consumo energético se dispara y el VRM pasa a estar mucho más exigido. Si los MOSFETs son de gama baja, los chokes no son adecuados o los condensadores no toleran bien el calor, el resultado típico son caídas de voltaje bajo carga (Vdroop excesivo), microcuelgues, pantallazos azules o reinicios repentinos.

Para un overclock estable merece la pena buscar placas con condensadores de alta calidad, muchas veces anunciados como «condensadores japoneses de 105 °C», «condensadores de estado sólido» o similares. En el caso de los chokes, es frecuente ver denominaciones como SFC (Super Ferrite Chokes) o «chokes de aleación premium», que apuntan a un mejor comportamiento a altas corrientes y temperaturas.

Los MOSFETs son los que más calor generan dentro del VRM, por lo que es esencial que tengan buenos disipadores de aluminio, con superficie suficiente y, a ser posible, atravesados por el flujo de aire de la caja. En escenarios de OC fuerte, un VRM sin una refrigeración adecuada puede alcanzar temperaturas peligrosas y provocar limitaciones térmicas.

Esto no es solo cosa de entusiastas extremos. CPUs muy potentes como las familias AMD Threadripper o modelos de alto consumo de Intel pueden poner contra las cuerdas a un VRM flojo incluso funcionando a frecuencias de serie. En esos casos, elegir mal la placa base puede suponer tener un procesador capado por el propio sistema de alimentación.

Casos prácticos: throttling y bajadas de frecuencia

Un síntoma muy característico de un VRM que va al límite es que, bajo estrés, la frecuencia de la CPU empieza a caer de forma agresiva a los pocos segundos, a pesar de que las temperaturas del procesador parecen razonables. Es decir, el procesador parece ir fresco, pero el rendimiento baja de golpe.

Imagina el caso de una CPU como un 8700K deliddeado, funcionando a 5 GHz y 1,35 V, con temperaturas máximas de unos 75 °C en pruebas como AIDA64 o RealBench. Todo parece estable… hasta que pasados 10‑20 segundos el reloj cae de repente a valores cercanos al mínimo (por ejemplo, 3,4 GHz). Si bajas el overclock a 4,8 GHz y 1,295 V, con temperaturas aún más bajas (60‑62 °C), la frecuencia aguanta algo más pero acaba desplomándose a 4 GHz o menos.

En un escenario así, es fácil pensar que el problema está en el micro, pero en realidad lo más probable es que el causante sea el sobrecalentamiento del VRM. Las placas modernas integran protecciones que, cuando detectan que las fases de alimentación se están calentando en exceso, fuerzan una reducción de la frecuencia o del voltaje para aliviar la carga y evitar daños.

En estos montajes también influye mucho la configuración de ventiladores y el flujo de aire en la caja. Por ejemplo, si tienes un radiador grande (tipo Kraken x62) montado de forma que mete aire a través de la parte frontal y expulsas por la trasera y la parte superior, puede darse el caso de que la zona del VRM quede en una “sombra” de flujo de aire, sin una corriente directa que refrigere el disipador de las fases.

Una posible solución en este tipo de casos es retirar carcasas decorativas o armaduras plásticas que rodean el disipador del VRM, y añadir un pequeño ventilador orientado directamente hacia esa área, de forma que el aire fresco incida sobre los MOSFETs. A veces, algo tan simple como modificar la orientación de los ventiladores o abrir temporalmente ciertas tapas de la caja ya produce una mejora notable.

Si, aun con buena ventilación, sigues observando caídas bruscas de frecuencia en pocos segundos, conviene monitorizar específicamente la temperatura del VRM (cuando la placa lo permite) y comprobar los límites de potencia y de corriente que se han configurado en BIOS, porque puede haber ajustes demasiado restrictivos o de seguridad que entren en juego.

Pruebas de estabilidad y monitorización de temperaturas

Para asegurarte de que tu overclock es realmente estable no basta con arrancar el sistema y jugar un rato; es imprescindible utilizar herramientas de estrés y monitorización que permitan ver cómo se comportan el voltaje, las temperaturas y las frecuencias a lo largo del tiempo.

Existen varias aplicaciones para comprobar la estabilidad del procesador sin que el software eleve automáticamente el voltaje por encima de lo que tú has establecido en BIOS. Algunos programas muy conocidos permiten fijar el Vcore manualmente y se limitan a cargar la CPU al 100 %, respetando ese valor, lo que resulta ideal cuando quieres castigar al procesador sin sobrepasar el voltaje que consideras seguro.

Es importante entender que no todos los tests de estrés se comportan igual con el voltaje. Hay utilidades que, según la configuración automática o el modo de carga, pueden permitir que la placa aplique un pequeño offset, algo que para algunos usuarios resulta indeseable. Si buscas hilar fino con la salud del micro, conviene revisar bien las opciones de cada herramienta.

En paralelo, deberás usar un buen software de monitorización capaz de mostrar en tiempo real las temperaturas de CPU, GPU, VRM, memoria, chipset y otros sensores disponibles. Muchas de estas aplicaciones permiten incluso superponer la información en pantalla mientras juegas o ejecutas un benchmark, facilitando detectar en qué momento exacto se dispara la temperatura o cae la frecuencia.

Para la tarjeta gráfica, hay benchmarks exigentes como ciertos tests GPU‑intensivos que pueden servir para comprobar estabilidad y temperatura, pero también ahí conviene verificar si el propio test llega a modificar el voltaje de la gráfica. Algunos motores de estrés pueden llevar las frecuencias y voltajes al límite de lo permitido por la BIOS de la GPU, algo que hay que tener presente si estás especialmente preocupado por su longevidad.

Cómo elegir un buen VRM para tu PC

Cuando llega el momento de comprar o actualizar una placa base, el diseño del VRM debería ser uno de los criterios más importantes, especialmente si tienes en mente un procesador potente o un overclock moderado/alto. No se trata solo de mirar el número de fases, sino de valorar todo el conjunto. Además, puedes consultar una guía para mejorar el rendimiento de tu PC nuevo.

Entre los factores a considerar destacan el presupuesto, el modelo y generación de la CPU, tus objetivos de overclock, el sistema de refrigeración que vas a montar y tus preferencias personales (por ejemplo, tamaño de placa, estética, extras, etc.). Una CPU de gama alta con un TDP elevado requerirá un VRM con más margen que un procesador básico que apenas se va a tocar.

Lo ideal es que el VRM cuente con un número suficiente de fases reales y componentes de calidad, capaz de manejar sin problemas el consumo máximo previsto de la CPU. Además, debe ofrecer una buena eficiencia (menor calor generado) y una estabilidad sobresaliente en la entrega de voltaje, con un rizado muy bajo y una respuesta rápida ante los cambios de carga.

La solución de refrigeración integrada también es clave: disipadores grandes, de aluminio denso, bien anclados y bien situados dentro del flujo de aire de la caja marcan la diferencia. Algunos modelos incluyen incluso heatpipes o placas de contacto optimizadas para distribuir mejor el calor por toda la superficie del VRM.

Por último, merece la pena fijarse en los sistemas de protección y control implementados por la placa: límites de corriente y potencia configurables, protecciones contra sobrevoltaje, subvoltaje y sobrecalentamiento, así como la posibilidad de monitorizar desde software las temperaturas del VRM y otros sensores críticos.

Fallos habituales de los VRM y sus consecuencias

Como cualquier otro componente del PC, los VRM pueden fallar por varios motivos: diseño insuficiente para la carga real, componentes de baja calidad, mala ventilación, ajustes de voltaje agresivos o simplemente desgaste con el paso del tiempo y la exposición a altas temperaturas.

Uno de los problemas más peligrosos es que el VRM no consiga suministrar la energía correcta a la CPU. Si la entrega es insuficiente, el sistema empieza a mostrar inestabilidad: bloqueos, errores aleatorios, cuelgues durante juegos o aplicaciones pesadas, reinicios… y un rendimiento claramente por debajo de lo esperado, porque la CPU nunca logra mantener las frecuencias previstas.

En el extremo contrario, un VRM que por diseño o por un fallo de control entregue más voltaje del que corresponde puede causar daños muy serios. Aunque en general las CPUs modernas integran microcódigos y mecanismos para solicitar solo el voltaje que necesitan, hay casos en los que, si el VRM no respeta los límites o si la propia configuración de potencia es demasiado permisiva, el riesgo de degradación o de quemar el chip aumenta mucho.

Un ejemplo reciente es el de algunas generaciones de procesadores en las que ciertas configuraciones de microcódigo y BIOS provocaron que se solicitara un voltaje más alto del recomendable, generando inestabilidad e incluso daños tanto en la CPU como en la placa base. Esto demuestra lo delicado que es el equilibrio entre el firmware del procesador, el controlador del VRM y la configuración de la placa.

El fallo más habitual, aun así, es la fragilidad del VRM frente al calor. Transformar los 12 V de la fuente en un voltaje mucho más bajo, moviendo grandes cantidades de corriente, genera por naturaleza temperaturas muy elevadas. Si la placa base no cuenta con buena disipación, la zona de las fases puede alcanzar valores tan altos que entren en acción las protecciones térmicas o se acelere la degradación de los componentes internos.

Cuando el VRM entra en lo que se conoce como thermal throttling, el sistema reduce de forma drástica la potencia enviada a la CPU para protegerse. Desde el punto de vista del usuario, lo que se percibe son bajadas de rendimiento aparentemente inexplicables en mitad de una tarea pesada o durante un test de estrés, aunque la CPU por sí misma no parezca estar especialmente caliente.

El problema es que, si se ignoran estos síntomas y se sigue forzando el equipo, se puede llegar a dañar de forma definitiva tanto el VRM como el propio procesador u otros componentes asociados. De ahí que, al planear un overclock o un uso intensivo a largo plazo, sea tan importante cuidar la ventilación, utilizar valores de voltaje razonables y, si algo no cuadra, revisar a fondo cómo se está comportando el sistema de alimentación.

En definitiva, entender qué hace el VRM, cómo está diseñado en tu placa y cuáles son sus límites es una pieza clave para exprimir un procesador sin comprometer la estabilidad ni la seguridad del hardware. Invertir en una buena placa base, ajustar con cabeza los parámetros de overclock y vigilar las temperaturas no solo mejora el rendimiento, sino que puede ahorrarte más de un disgusto y una buena suma de dinero en sustituciones prematuras.
