- Aprovechamiento de las tensiones fijas (+3.3V, +5V, +12V) y la alta potencia de las fuentes de PC.
- Implementación de un regulador LM317 para obtener una salida de voltaje variable.
- Importancia de gestionar el lazo de realimentación y el filtrado LC en fuentes conmutadas.
- Necesidad de puentear el cable verde a masa para activar el encendido del sistema.

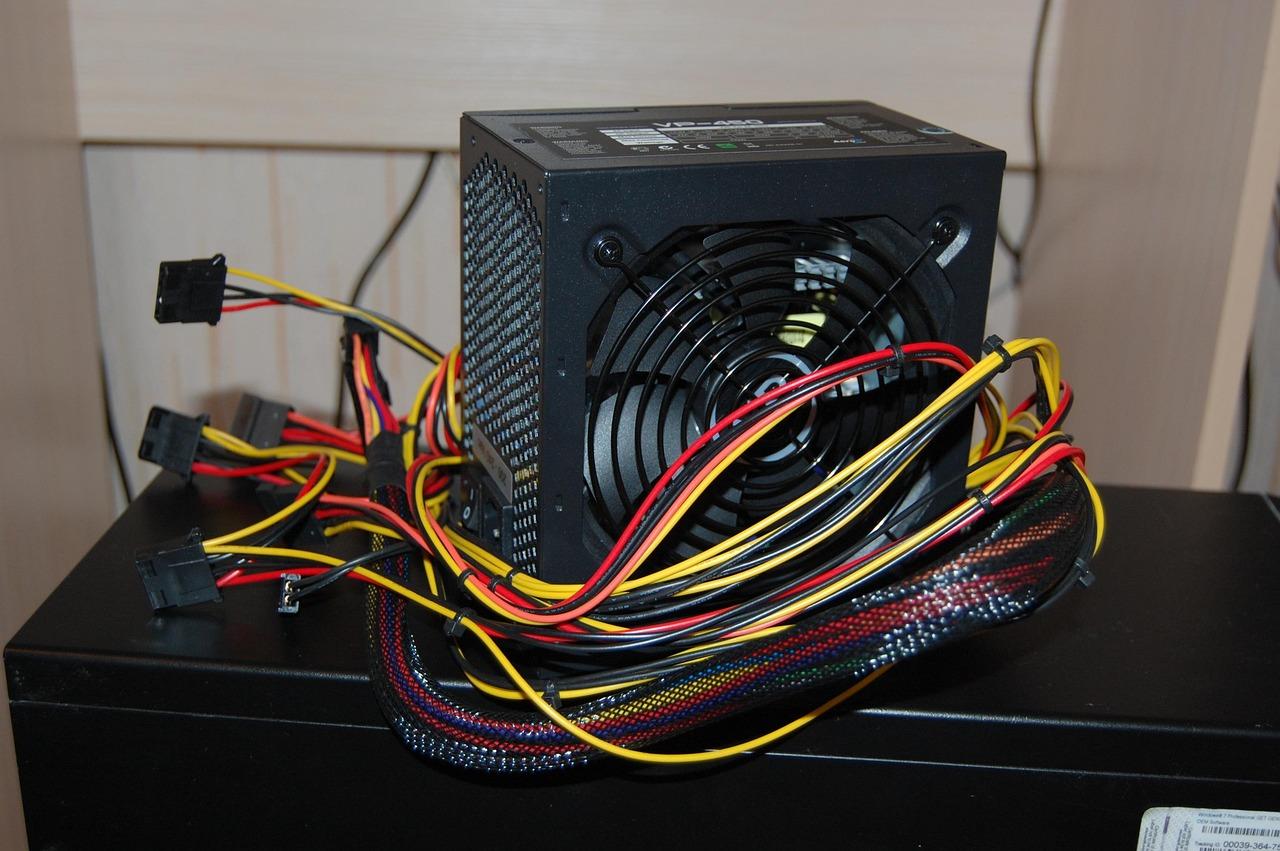

Si tienes por ahí tirada una vieja fuente de alimentación de PC, no la tires al contenedor del reciclaje todavía. Convertir una fuente ATX en una fuente de laboratorio es uno de esos proyectos clásicos de electrónica que te permiten ahorrarte un buen pico de dinero, ya que las opciones comerciales suelen ser carísimas y de una calidad bastante mediocre.
La idea es aprovechar que estas fuentes ya vienen diseñadas para entregar múltiples tensiones estables y con una potencia considerable, transformándolas en una herramienta versátil para alimentar prototipos, motores o cualquier circuito que estés montando en tu mesa de trabajo. Eso sí, no es solo cortar cables; hay que saber qué estamos haciendo para no cargaros nada en el camino.
Materiales y herramientas necesarias
Para que el acabado no parezca un experimento de colegio y quede algo realmente usable, necesitas un set de herramientas básico: multímetro, cautín, soldadura, pinzas de corte, desarmadores y un taladro con brocas para perforar la chapa. Para el toque final, un poco de lija, pintura en aerosol negra y thiner te vendrán genial.
En cuanto a los componentes específicos para el montaje, prepárate con lo siguiente:
- 6 conectores banana rojos para las salidas de voltaje y 2 negros para la masa (GND).
- Un interruptor de encendido y un LED rojo de 5mm con su respectiva resistencia de 330 Ohms para saber si hay corriente.
- Para la parte del voltaje variable, es imprescindible un regulador LM317, un potenciómetro de 5K Ohms, un diodo 1N4007 y una combinación de condensadores (220uF, 100uF y 10uF a 25V o más).
- Una resistencia de 120 Ohms y tubo termorretráctil (thermofit) para que los cables no hagan cortocircuito.
El proceso de transformación paso a paso
Lo primero es abrir la fuente con cuidado. Ojo aquí: los capacitores grandes pueden almacenar carga incluso estando desconectada, así que descárgalos puenteando las terminales con un desarmador aislado para evitar sustos.
Una vez abierta, retira el circuito interno, el ventilador y el interruptor original. Te recomiendo limpiar todo el polvo con aire comprimido y pintar la carcasa para darle un aspecto profesional. Antes de volver a montar, perfora la tapa superior para ubicar el potenciómetro, el LED y los conectores banana.
Para que la fuente arranque, hay un truco fundamental: el cable verde (PS-ON) debe conectarse a tierra (GND). Aquí es donde colocamos el interruptor para poder encender y apagar el equipo. Para el indicador luminoso, puedes soldar el LED y su resistencia al cable gris, que suele dar la señal de Power Good.
Configuración de salidas y voltaje variable
Las fuentes ATX ofrecen valores fijos muy útiles. Según los colores de los cables, dispondrás de +3.3V (naranja), +5V (rojo), -5V (blanco), +12V (amarillo) y -12V (azul). Estas líneas soportan corrientes bastante altas, ideales para alimentar motores.
Si quieres ir un paso más allá, puedes montar un circuito con el LM317 usando una tablilla perforada. Este regulador te permitirá obtener una salida variable desde 1.2V hasta casi 12V. Solo tienes que alimentar el LM317 desde la línea de 12V de la fuente y conectar el potenciómetro a la tapa para ajustar la tensión a tu gusto.
Consideraciones avanzadas de ingeniería y control
Desde un punto de vista más técnico, hay que entender que estamos tratando con una fuente conmutada (SMPS) y no con una lineal. Esto significa que la regulación se hace mediante el ancho de pulso (PWM). Un error común es intentar añadir capacitores excesivos a la salida pensando que reducirán el ruido; en realidad, esto puede desestabilizar el lazo de realimentación y empeorar la respuesta a los transitorios.
Para quienes buscan una precisión profesional, es vital analizar el lazo de control. Si necesitas limitar la corriente para proteger tus circuitos, puedes implementar una resistencia Shunt de 0.01 Ohms para medir la caída de tensión y usar un amplificador operacional (como el LM358, que soporta tensiones cercanas a 0V) para alimentar el pin de Feedback del controlador TL494.
Además, es recomendable optimizar el filtro de salida. Para evitar que el núcleo del inductor se sature con corrientes altas, puedes bobinarlo sobre dos núcleos toroidales. Asimismo, sustituir un capacitor gigante por varios pequeños en paralelo reduce la resistencia serie equivalente (ESR), bajando la temperatura y mejorando el filtrado.
Conceptos eléctricos clave: Potencia y Factor de Potencia
Es importante no confundir la potencia activa (W) con la aparente (VA). En corriente alterna, la impedancia reactiva de las bobinas y condensadores crea un desfase entre tensión y corriente. El factor de potencia (cos φ) indica qué tan eficiente es el consumo; cuanto más se acerque a 1, más resistiva es la carga. En estas fuentes, es común encontrar correctores de factor de potencia (PFC) para optimizar este valor y evitar interferencias en la red eléctrica.

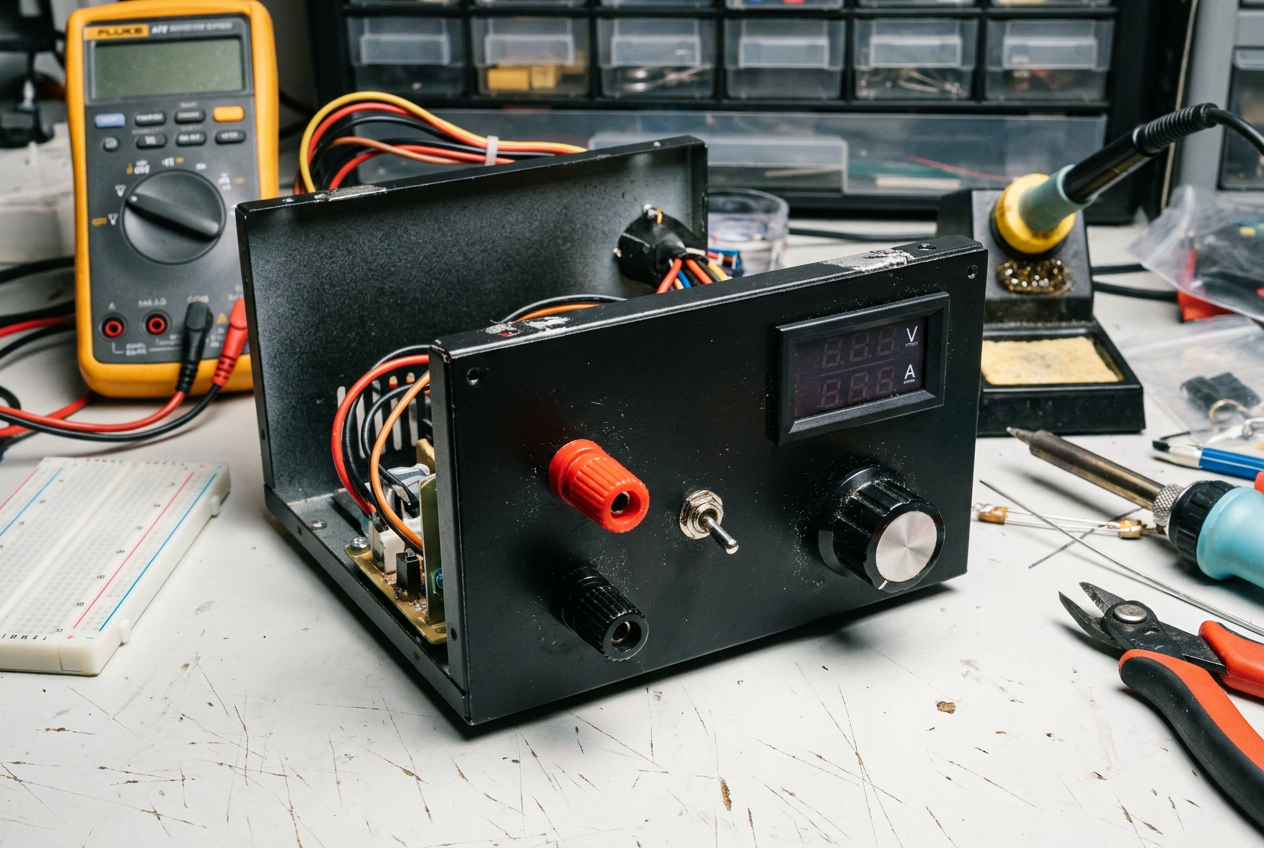

Al finalizar el montaje, el resultado es una herramienta potente que combina salidas fijas de alta corriente con una opción regulable, permitiéndote trabajar con total seguridad siempre que respetes los límites de cada componente y mantengas el ventilador operativo para evitar el sobrecalentamiento.
