- Muchos receptores A/V clonan la señal de graves aunque tengan varias salidas físicas debido a limitaciones del chip DSP.
- Mezclar subwoofers de distintas marcas o tamaños sin control independiente puede provocar cancelaciones acústicas y nulos de sonido.
- Las nuevas arquitecturas basadas en procesadores SHARC permiten una ecualización realmente independiente para cada canal de graves.
- Es posible solucionar la limitación de equipos antiguos mediante procesadores externos como miniDSP o software de medición como REW.

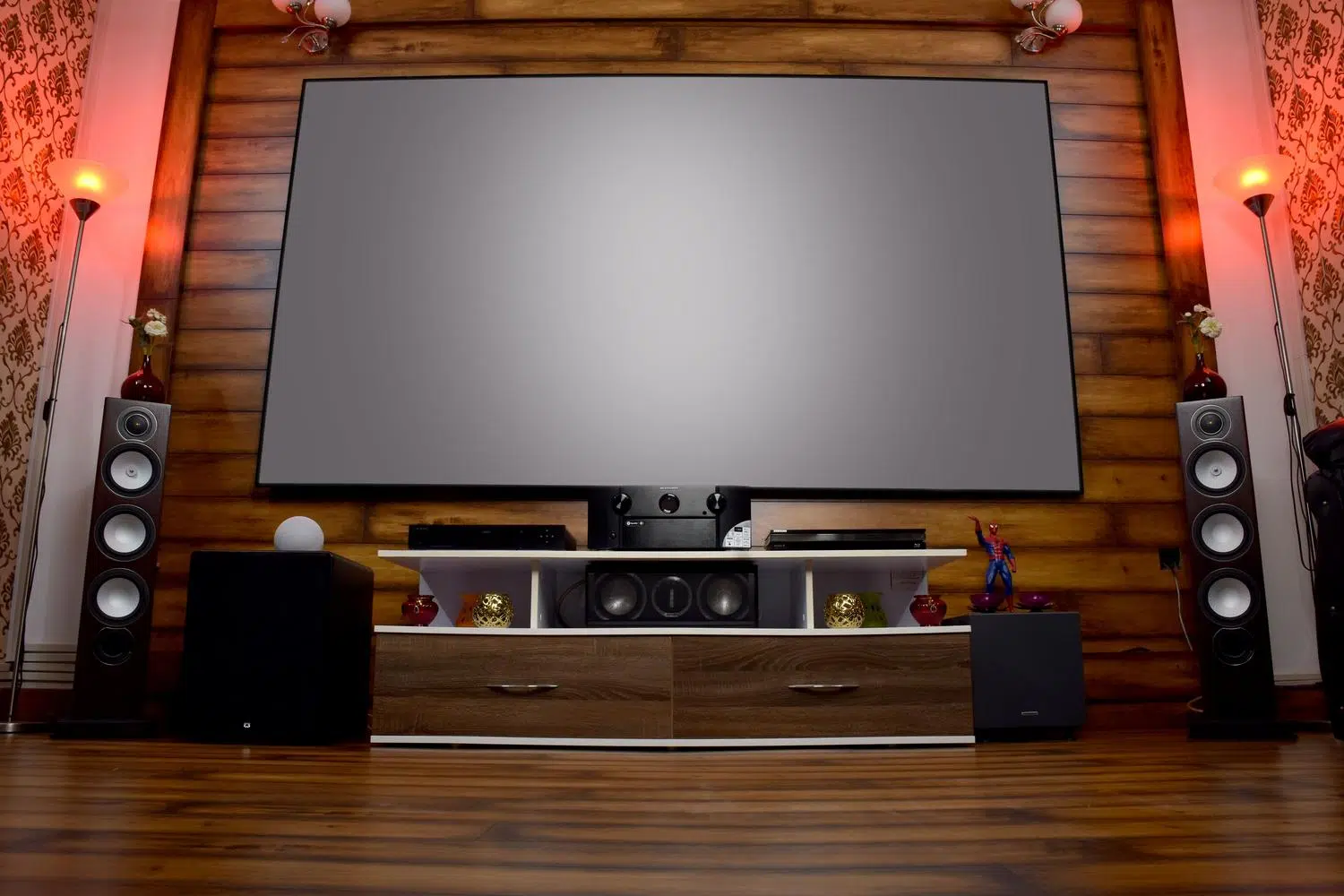

Configurar un sistema de graves en el salón no es moco de horno. Para muchos entusiastas del cine en casa, lograr que los subwoofers se integren a la perfección es probablemente el quebradero de cabeza más habitual, ya que la acústica de cada habitación juega pasadas muy feas y no siempre basta con conectar los cables y darle al play.
Existe una idea muy extendida de que tener varias salidas de subwoofer en el receptor A/V garantiza un control total sobre cada caja. Sin embargo, la realidad técnica es que muchos equipos clonan la señal, lo que significa que, aunque veas dos puertos físicos, el cerebro del aparato trata a ambos altavoces como si fueran uno solo, limitando seriamente la optimización del sonido.
El mito de las salidas independientes y el problema del DSP

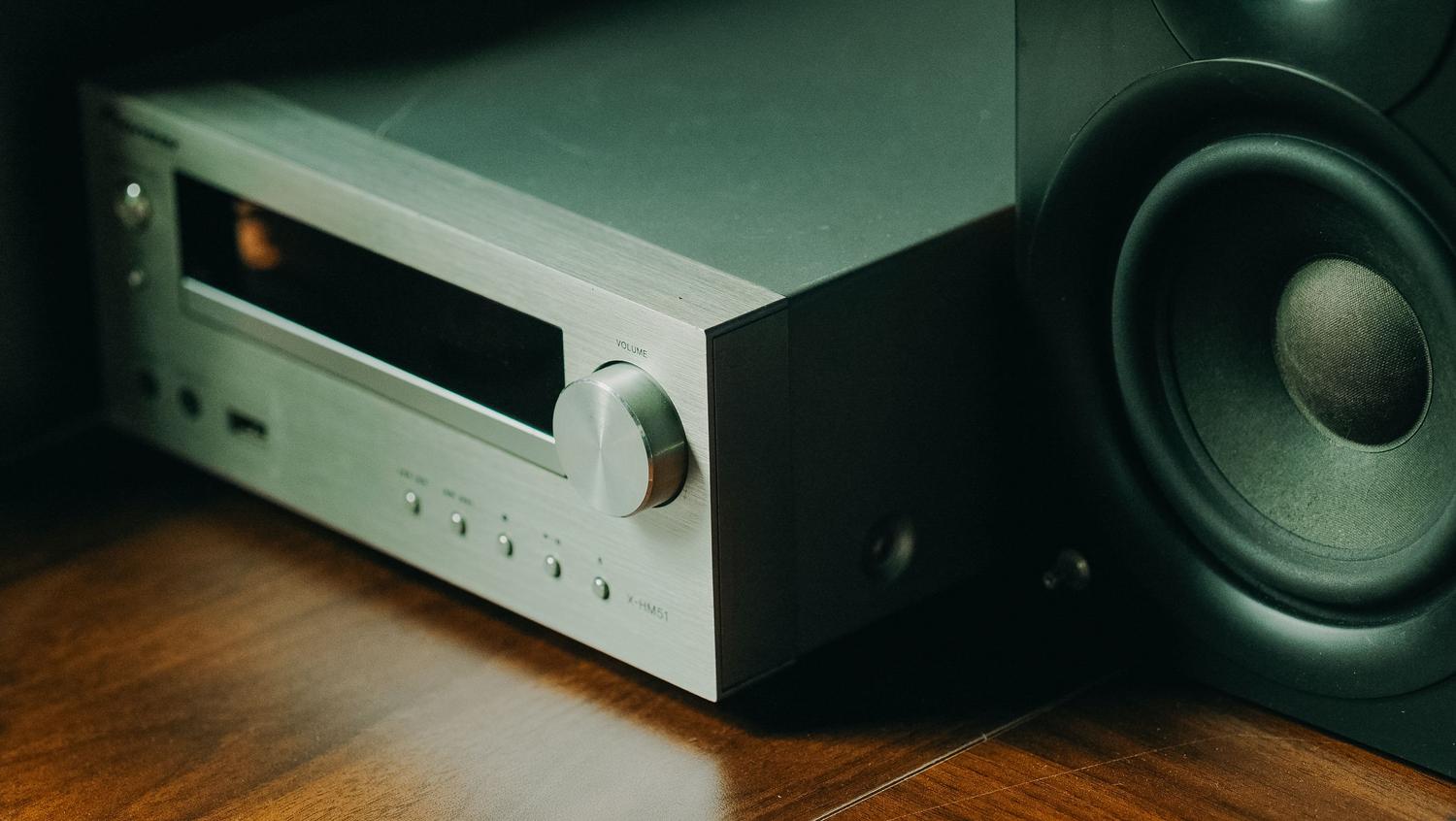

Para entender por qué algunos receptores no gestionan los graves de forma separada, hay que asomarse a sus tripas. Durante años, marcas potentes como Denon o Marantz han utilizado chips DSP de Cirrus Logic (específicamente la serie CS49844) en sus gamas medias y altas. El problema es que este hardware procesa los graves a través de una única ruta mono interna.
Esto implica que, aunque el receptor tenga dos salidas RCA o XLR, ambas reciben la misma ecualización y los mismos filtros. Es decir, son copias exactas la una de la otra. Curiosamente, algunos modelos más antiguos eran superiores en este aspecto porque usaban procesadores SHARC de Analog Devices, que sí permitían flujos de datos independientes, una capacidad que se perdió durante un tiempo por reducir costes de fabricación.

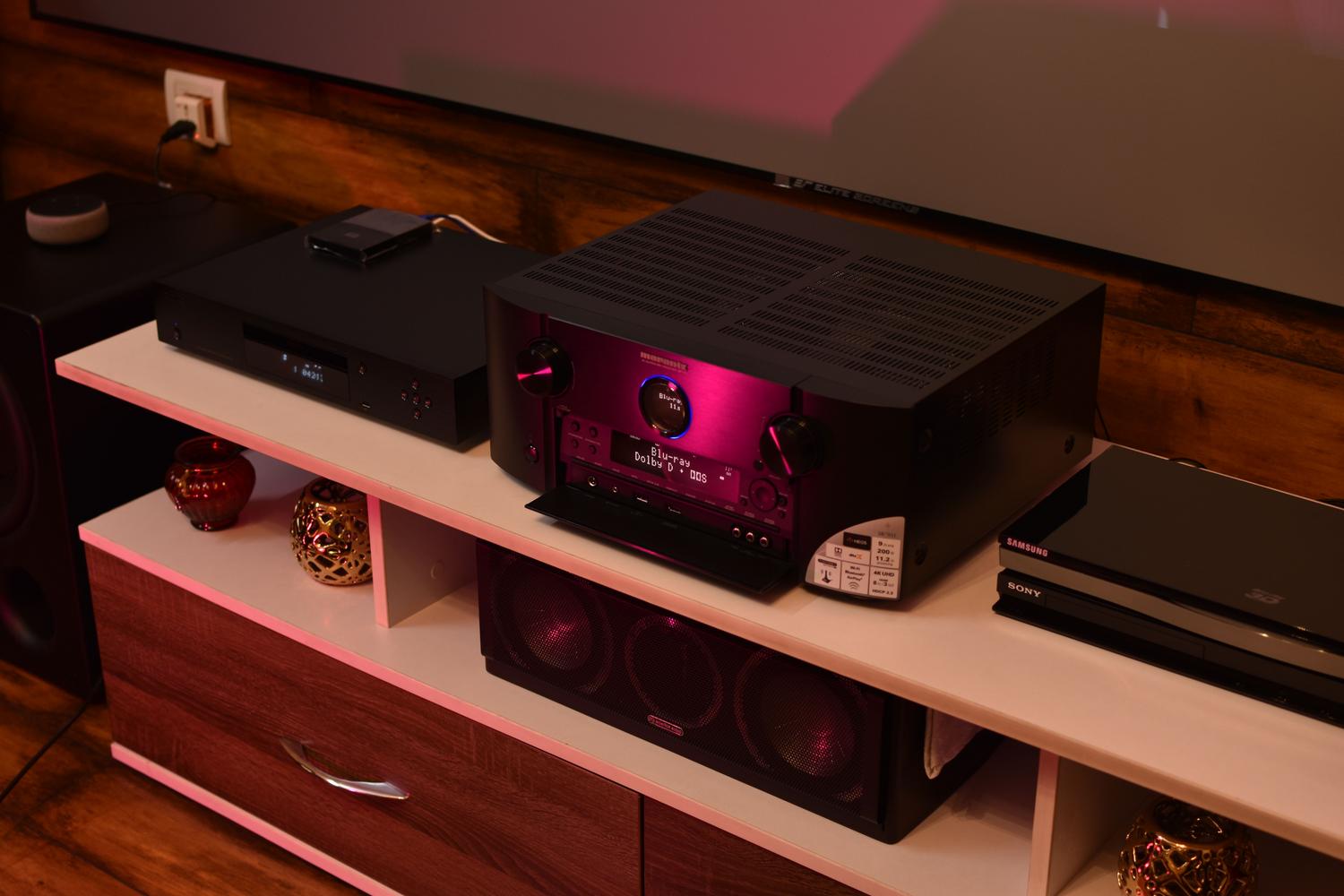

Modelos muy vendidos como el AVC-X3700H de Denon o varias series de Marantz sufren esta limitación. Incluso equipos de gama muy alta, como el AVC-X8500H, pueden presentar este cuello de botella electrónico, donde la curva de corrección de sala se replica en todas las salidas de graves sin importar dónde esté colocada la caja.
Muchos usuarios se sienten engañados porque el menú del receptor permite ajustar el volumen y la distancia de cada subwoofer por separado. No es que el fabricante mienta, sino que hay una trampa en el software. El nivel de volumen y el retardo (delay) son ajustes matemáticos sencillos que se aplican al final de la cadena, justo antes de que la señal salga por el cable.
Sin embargo, lo que realmente importa para el sonido son los filtros complejos y los crossovers. Estos se generan dentro del DSP y, al haber una sola vía mono, ambos subwoofers reciben la misma corrección, ignorando que un rincón de la sala puede tener nulos acústicos distintos a los de la esquina opuesta.
Riesgos de mezclar subwoofers distintos
Si usas dos cajas idénticas, el hecho de que la señal sea clonada no suele ser un drama, ya que las ondas se suman de forma coherente. El problema gordo llega cuando intentamos hacer un «mix» de marcas, tamaños o tecnologías diferentes, como combinar un subwoofer sellado de 10 pulgadas con uno réflex de 12.
- Desfase temporal: Cada diseño tiene una respuesta y velocidad de caída distinta.
- Cancelaciones acústicas: Al aplicarles la misma ecualización, es probable que se anulen entre sí en ciertas frecuencias, creando huecos donde el grave desaparece.
- Falta de filtros específicos: Para que cajas distintas cooperen, es vital aplicar filtros de corte independientes que compensen las carencias de cada transductor.
La evolución tecnológica y el nuevo paradigma
A partir de finales de 2022, el panorama cambió gracias a la implementación de la plataforma Analog Devices SHARC (Griffin Lite EVO) en modelos como el Denon AVR-X3800H o el Marantz Cinema 50. Esta arquitectura permite gestionar hasta cuatro subwoofers de forma totalmente independiente.
Con este músculo digital, el sistema Audyssey XT32 ya puede calcular curvas de ecualización diferenciadas por canal. Además, es la base necesaria para usar herramientas profesionales como Dirac Live Bass Control (DLBC), que optimiza la cooperación entre graves distintos. Incluso ha permitido introducir el modo de graves direccionales, aunque su utilidad real en el día a día sea más debatible.
Cómo solucionar la falta de independencia en equipos antiguos
Si tu receptor tiene la limitación de Cirrus Logic, no hace falta que lo tires a la basura. Hay formas de saltarse esa restricción electrónica. Una opción muy efectiva es usar hardware externo como el miniDSP 2×4 HD. Conectas una sola salida del receptor al miniDSP y desde ahí distribuyes la señal a cada subwoofer.
Combinando esto con un micrófono de medición (como el UMIK-1) y el software Multi-Sub Optimizer (MSO), puedes ecualizar y retrasar cada caja por separado. Otra alternativa más económica es el método de medición conjunta usando programas como REW o AcoustiX. En este caso, se configuran los subs en modo neutro y se realiza una medición de la suma real que llega al oído para aplicar una corrección global que mitigue los nulos de la sala.
Guía de conexión: Subwoofers activos y pasivos

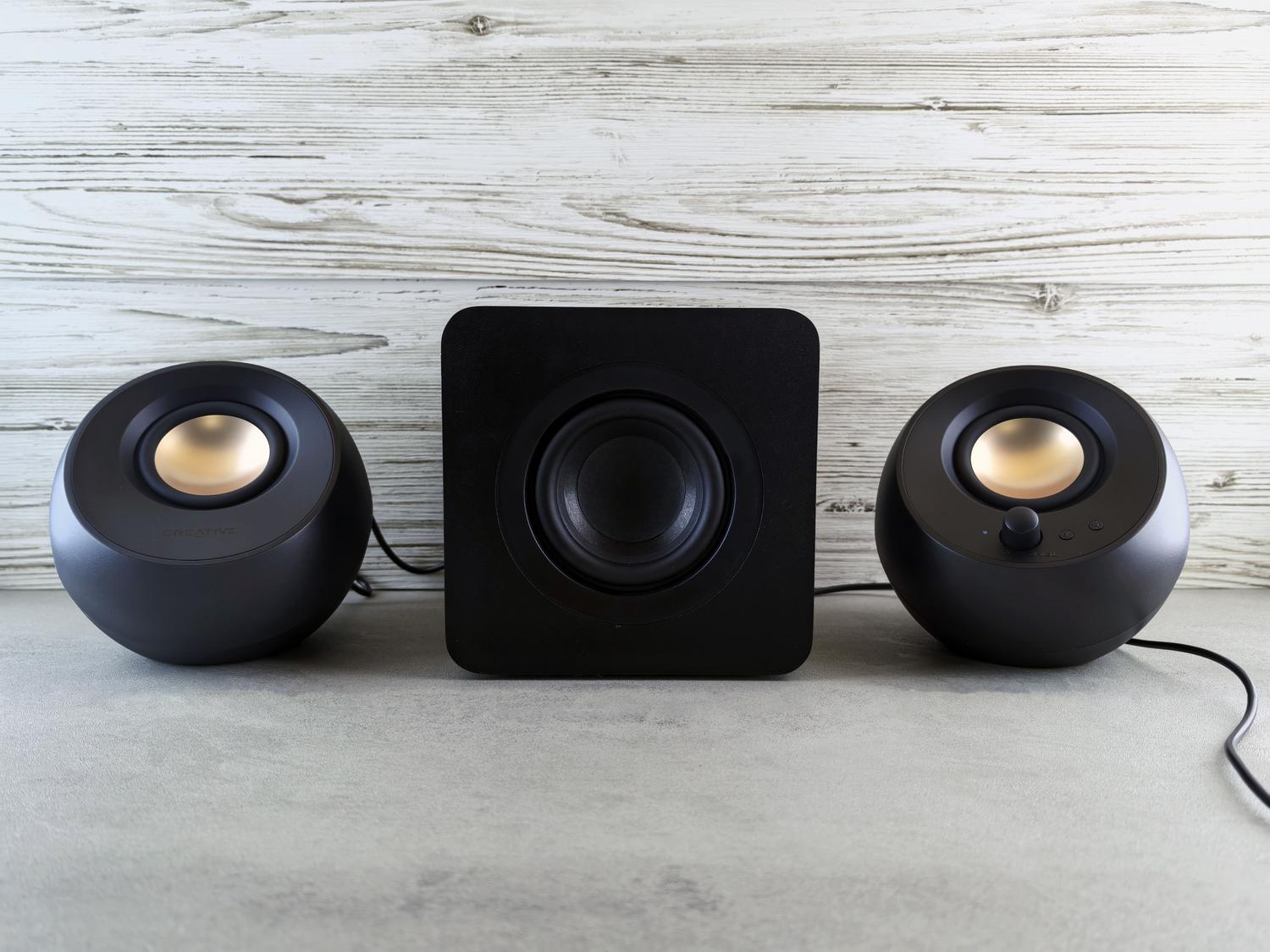

Para los que empiezan desde cero, es fundamental distinguir entre un subwoofer activo (que ya lleva su propio amplificador) y uno pasivo (que requiere potencia externa). Para un subwoofer activo, basta con usar un cable RCA coaxial desde la salida «Sub Out» del amplificador hasta la entrada LFE de la caja.
En el caso de un subwoofer pasivo, la conexión es similar a la de cualquier altavoz, usando cables de alimentación. Si el amplificador tiene terminales A y B y los altavoces principales están en A, el sub se conecta en B. Es recomendable usar cables de mayor sección transversal para manejar mejor la potencia de las frecuencias bajas. En instalaciones más profesionales o de PA, lo ideal es utilizar un crossover activo que separe las frecuencias antes de que lleguen a las etapas de potencia, evitando así que el amplificador trabaje en rangos que luego serán desechados por filtros pasivos.
Tener un control real sobre las salidas de graves marca la diferencia entre un sonido embarrado y una experiencia cinematográfica impactante. Ya sea actualizando el hardware a procesadores SHARC, recurriendo a soluciones externas como miniDSP o simplemente optimizando la fase y la colocación, el objetivo es dominar la acústica de la sala para que los subwoofers trabajen en armonía y no peleen entre sí.
