- Identificación de los cables internos y el esquema de colores del conector jack.
- Técnicas de soldadura precisas para asegurar una conexión estable y duradera.
- Importancia de utilizar materiales adecuados para evitar cortocircuitos en el audio.
Seguro que te ha pasado: estás escuchando tu canción favorita y, de repente, el sonido empieza a fallar o desaparece por completo de un lado. Lo más probable es que el cable se haya cortado internamente justo donde se une con el conector, un problema típico debido al desgaste diario y los tirones accidentales.
No hace falta que tires tus auriculares a la basura ni que gastes dinero en unos nuevos si tienes un poco de maña. Con un soldador básico y un conector de repuesto, puedes devolverles la vida en un momento, ahorrándote un buen pico y evitando generar más residuos electrónicos innecesarios, algo ideal si buscas qué hacer con un dispositivo electrónico viejo para evitar contaminar.
Materiales necesarios para la reparación
Antes de meterle mano al cable, asegúrate de tener todo a mano para no interrumpir el proceso. Vas a necesitar un soldador de punta fina y estaño de buena calidad, ya que los pines del jack son diminutos. También es fundamental contar con un conector jack de 3.5mm nuevo que tenga una carcasa protectora para cubrir la soldadura.
Para limpiar los cables, te vendrá genial un pelacables o incluso un cúter con cuidado. Un truco de experto es usar un encendedor para quemar el barniz aislante que recubre los hilos de cobre; si no quitas esa capa, la soldadura no agarrará y el sonido no pasará.
Identificación de los hilos y esquema de colores

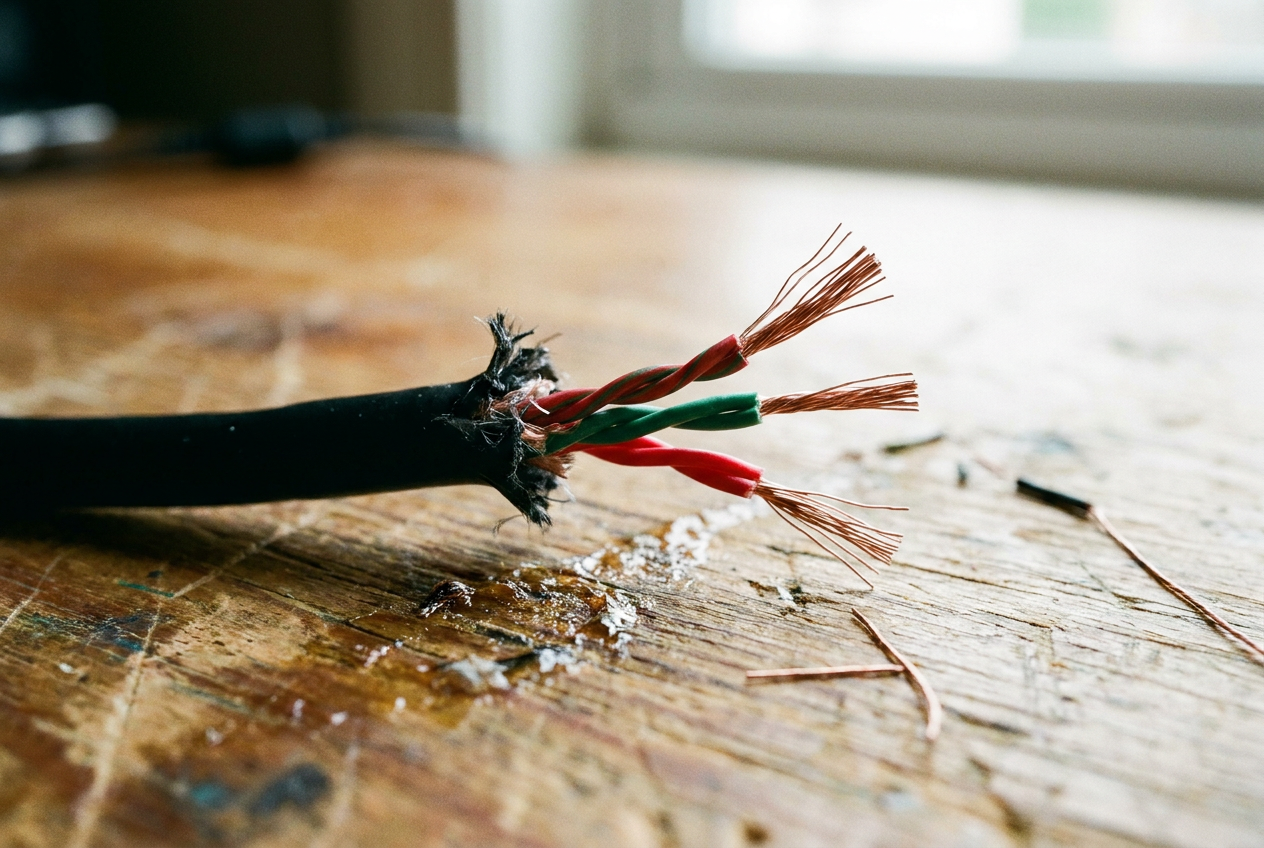

Cuando peles el cable, te encontrarás con varios hilos de colores. Por lo general, verás uno rojo para el canal derecho, uno verde o azul para el izquierdo y uno de cobre desnudo o dorado que hace de masa o tierra común. Es vital no confundirlos, ya que si sueldas mal, el audio se escuchará distorsionado o simplemente no funcionará.
Si tus auriculares tienen micrófono, verás un cuarto hilo adicional. En este caso, el conector jack debe ser de cuatro polos (TRRS). Recuerda que cada terminal del conector tiene una función específica y debes seguir el esquema técnico del fabricante para que el micrófono y los altavoces operen correctamente.
El proceso de soldadura paso a paso

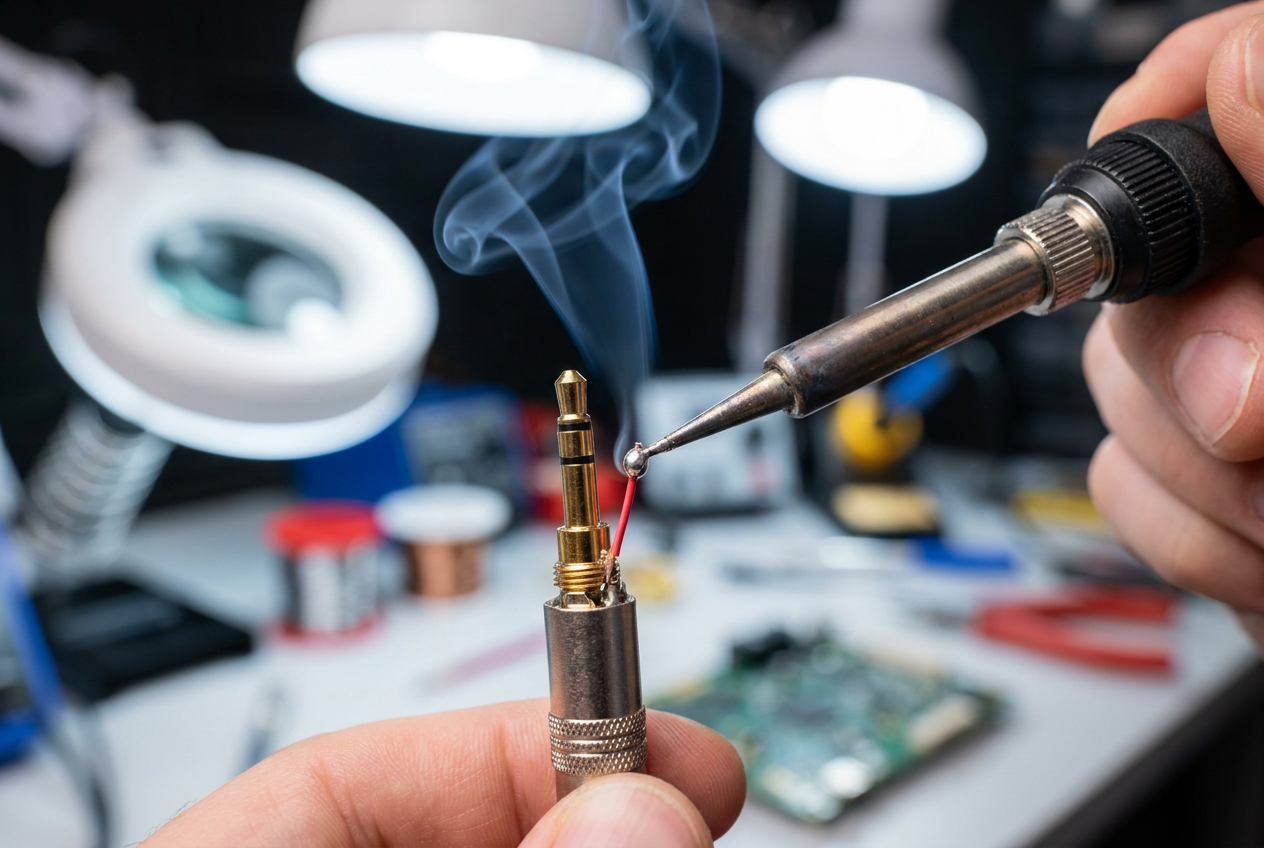

Primero, introduce la carcasa del nuevo conector en el cable antes de soldar; es el error más común y te obligaría a desoldar todo para ponerla. Luego, estaña ligeramente tanto las puntas de los cables como los terminales del jack. Esto se conoce como estañado previo y facilita que la unión sea instantánea y fuerte.
Suelda primero el hilo de masa al terminal más largo del conector, que es el que suele hacer contacto con la base. Después, coloca los hilos de los canales izquierdo y derecho en sus respectivos pines cortos. Aplica el calor rápido para evitar que el plástico del conector se derrita, manteniendo la punta del soldador limpia en todo momento.
Pruebas finales y aislamiento
Antes de cerrar la carcasa, conecta los auriculares a un dispositivo y pon alguna pista de audio. Mueve ligeramente los cables para comprobar que no haya falsos contactos ni cortocircuitos entre los pines. Si escuchas el sonido nítido en ambos lados, la operación ha sido un éxito.
Para que la reparación sea resistente, puedes aplicar un poco de espagueti termoretráctil en la base del cable. Esto le dará un refuerzo estructural extra, evitando que el cable vuelva a romperse en el mismo punto debido a la tensión mecánica del uso diario.
Dominar la técnica de soldar un conector jack permite rescatar dispositivos electrónicos que parecen insalvables, aplicando conocimientos básicos de electrónica y utilizando herramientas sencillas para lograr una conexión eléctrica eficiente y un acabado profesional que prolonga la vida útil de los accesorios de audio.
